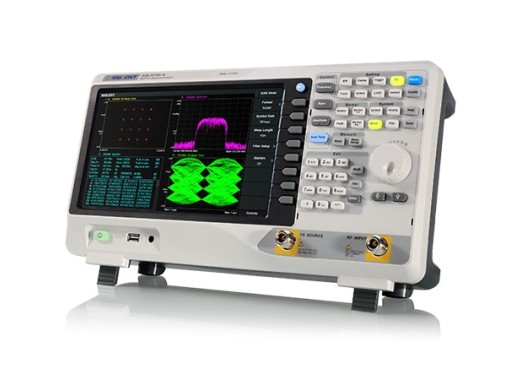

Siglent SSA3075X-R — это анализатор спектра реального времени с диапазоном до 7,5 ГГц и полосой пропускания 25 МГц. Анализатор спектра в реальном времени использует быстрое преобразование Фурье для преобразования сигнала из временной области в частотную область. Это гарантирует лучший прием коротких и быстрых сигналов. Этот режим дает 100% гарантию анализа всех сигналов длительностью более 7,2 с. Благодаря низкому отображаемому уровню шума этих анализаторов сигналы малой мощности, такие как гармонические сигналы и источники помех, хорошо отображаются и легко анализируются. Кроме того, низкая минимальная полоса разрешения (1 Гц) позволяет легко разделять сигналы с близкими частотами. SSA3075X-R оснащен большим 10,1-дюймовым сенсорным экраном, на котором могут быть подробно отображены все сигналы.
Siglent SSA3075X-R в стандартной комплектации оснащен следящим генератором. Это, вместе с высокочастотным диапазоном 7,5 ГГц, делает этот анализатор лучшим в сегменте. Анализатор спектра уместен в любой профессиональной рабочей среде и может использоваться, например, для приложений предварительного соответствия требованиям ЭМС. Расширение EMI и другие опции для этого анализатора можно найти внизу этой страницы.
Серии Siglent SSA и SVA
Siglent предлагает несколько серий анализаторов спектра, краткий обзор которых вы можете найти ниже.
p> СерияSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X Модели SSA3021X
SSA3032X SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS SSA3032X-R
SSA3050X-R
SSA3075X-R SVA1015X
SVA1032X
SVA1075X Макс. полоса пропускания 3,2 ГГц 7,5 ГГц 7,5 ГГц 7,5 ГГц VNA Нет Нет Да и DTF Да В режиме реального времени Нет Нет Да Нет Опции AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, Возможности подключения EMI, AMA, DMA, DTF — сенсорный экран, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, обзор модели веб-сервера серии SSA3000X-R
Здесь вы найдете обзор различий между модели серии Siglent SSA3000X-R. Основное отличие заключается в полосе пропускания.
МодельSSA3032X-RSSA3050X-RSSA3075X-R Полоса пропускания 9 кГц – 3,2 ГГц 9 кГц – 5,0 ГГц 9 кГц – 7,5 ГГц Следящий генератор 100 кГц – 3,2 ГГц 100 кГц – 5,0 ГГц 100 кГц – 7,5 ГГц Цена 3995 3995,00 € Искл. НДС 7495 €7 495,00 Искл. НДС 9115 €9 115,00 Не вкл. Технические характеристики НДС Разрешение1 Гц Полоса анализа в реальном времени25 МГц (стандарт), 40 МГц (опция) RBW1 Гц — 3 МГц DANL -165 дБм VNA Да Общая точность амплитуды Интерференция третьего порядка + 14 дБм Фазовый шум -98 дБн/Гц Отображение амплитуды Журнал: 1–200 дБ
Линейный: 0 — опорный Интерфейсы USB-хост, USB-устройство, LAN Дисплей Сенсорный экран 10,1 дюйма (1024 x 600) Вес 4,6 кг Размеры 393 x 207 x 116,5 мм Опции Калибровочный комплект Открытая нагрузка Закороченная нагрузка Фаза согласованная нагрузка (50 ) Сквозной адаптер Калибровочный комплект 339 339,00 € Искл. Информация о НДС. Настройка анализа цифровой модуляции SSA3000XR-WDMA. АСК, ФСК, МСК, ПСК, КАМ. SSA3000XR-WDMA 905 905,00 € Искл. Информация об НДС В корзину SSA3000X-R-AMA Анализ аналоговой модуляции. АМ, ФМ. SSA3000XR-AMA 425 425,00 € Искл. Информация об НДС Добавить в корзину SSA3000XR-EMI Опция фильтров электромагнитных помех. EMI-фильтр, квазипиковый детектор и программное обеспечение для ПК. SSA3000XR-EMI 745 745,00 € Искл. Информация об НДС Добавить в корзину SRF5030T Датчики электромагнитных помех Этот набор датчиков ближнего поля содержит 3 датчика магнитного поля (разрешение 20, 10 и 5 мм) и 1 датчик электрического поля (разрешение 5 мм) для предварительного тестирования печатных плат на соответствие требованиям. SRF5030T 499,17 499,17 € Искл. Информация о НДС Добавить в корзину SSA3000XR-AMK Расширенный измерительный комплект для измерения мощности канала, коэффициента мощности соседнего канала, занимаемой полосы пропускания, мощности во временной области, коэффициента несущего шума, анализа интермодуляции третьего порядка и анализа гармоник. SSA3000XR-AMK 515 515,00 € Искл. Информация об НДС Добавить в корзину SSA3000XR-RT40 С помощью этой опции вы увеличиваете полосу пропускания анализатора в реальном времени с 25 МГц до 40 МГц. SSA3000XR-RT40 1255 1 255,00 € Искл. Информация об НДС Добавить в корзину USB для GPIB С помощью этой опции вы можете управлять генератором функций через GPIB. USB-GPIB 123 123,00 € Искл. Информация об НДС Добавить в корзину Аксессуары
В комплект поставки Siglent SSA3075X-R входят:
- Шнур питания
- USB-кабель
- Сертификат калибровки
