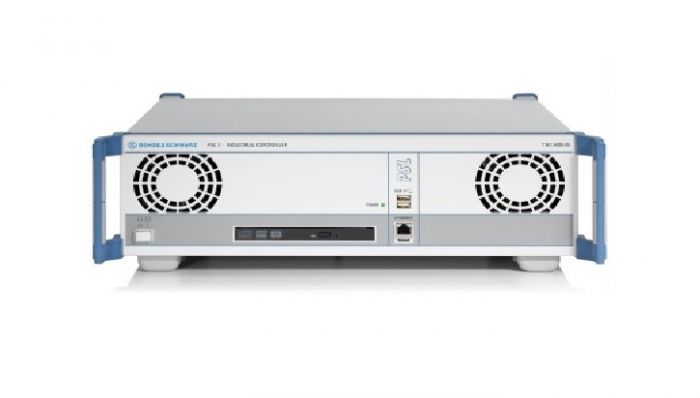

Анализатор PSL3 Rohde & Schwarz

Дополнительные характеристики:

Максимальная надежность благодаря оптимизированной конструкции и комплексным испытаниям в процессе производства
Долговременная доступность запасных частей
Невосприимчивость к электромагнитные помехи
Минимальное излучение благодаря превосходным показателям электромагнитной совместимости
Энергосберегающая конструкция для низкотемпературной нагрузки на компоненты
Индивидуальные и гибкие возможности расширения
Компактный дизайн, возможность установки в стойку
Материнская плата разработана и произведена в Германии
Компактная и гибкая концепция устройства
Отличные показатели электромагнитной совместимости
Поддержка программного обеспечения на 100 % совместима со стандартными
Надежный корпус с широкими возможностями расширения
Множество интерфейсов, которые удовлетворяют (практически) любые потребности
Пять портов USB

li>

Два независимых контроллера Ethernet
Аналоговый разъем VGA и цифровой интерфейс DVI
Интерфейс GPIB

Технические характеристики

ЦП: низковольтный Intel® Pentium III, 700 МГц или выше
Память: кэш-память второго уровня, 256 кбайт, SDRAM, 256 Мбайт

Диски

Жесткий диск: 3,5″, 40 ГБ или больше
DVD-Combodrive
CD: до 700 МБ, CD-R чтение/запись 24×/ 24× или лучше, чтение/запись CD-RW 24×/10× или лучше
DVD: DVD
Диска: 3 ½ «, 1,44 МБ

Внутренние интерфейсы

Свободные слоты

PCI: 4 × 32 бит, макс. 330 мм × 106 мм
ISA: 2 × 16 бит, макс. 337 мм × 121 мм

Внешние интерфейсы

Дисплей (макс. 1600 × 1200)

DVI: DVI- Разъем D
VGA: 15-контактный разъем Sub-D
USB: 4 × USB 1.1 с 2 контроллерами USB
Ethernet: 2 × 10/100 МБит /s, RJ45
Последовательный: 2 × RS-232-C (COM), 9-контактный разъем sub-D
Параллельный: Centronics LPT1 (ECP, EPP), 25- контактный разъем Sub-D
IEC/IEEE: IEC 60625-2 (IEEE 488.2), совместимый с NI TNT, 24-контактный разъем Amphenol

Программное обеспечение

BIOS: AWARD
Операционная система (дополнительно): встроенная Windows XP (на английском языке)
Программное обеспечение для измерений (дополнительно): LabWindows/CVI

Общие характеристики

Номинальный диапазон температур: от +5°C до +45°C, соответствует EN60068-2-1 или -2
Температура хранения диапазон: от 25°C до +60°C, соответствует EN60068-2-1 или -2
Влажность (+40°C, без конденсации): относительная влажность 80%, соответствует EN 60068-2- 3
Электромагнитная совместимость: соответствует требованиям Директивы по электромагнитной совместимости 89/336/EEC, применяемый стандарт: EN 61326 (Помехоустойчивость в промышленной среде, требования к излучению, класс B)
Электробезопасность: EN 61010 -1
Механическое сопротивление в нерабочем режиме
Вибрация синусоидальная: соответствует EN 60068-2-6, MIL-T-28800 D класс 5, от 5 Гц до 150 Гц, макс. 2 г при 55 Гц, от 55 Гц до 150 Гц, 0,5 г (постоянная).
Случайная вибрация: соответствует EN 60068-2-36, от 10 Гц до 300 Гц, ускорение 1,2 г (среднеквадратичное значение).
Ударопрочность: соответствует EN 60068-2-27, MIL-STD-810D, спектр ударной нагрузки 40 г.
Источник питания: коррекция коэффициента мощности соответствует EN61000-3-2
Вход: 100 В до 240 В (переменный ток) ± 10 %, от 2,2 до 0,15 А, от 50 до 60 Гц
Потребляемая мощность (базовый блок): прибл. 35 Вт
Размеры (Ш × В × Г): 465 мм × 150 мм × 517 мм (19 футов, 3 единицы высоты)

Максимальная надежность

Надежность, долгий срок службы и удобное обслуживание имеют первостепенное значение, особенно в промышленности. Анализатор R&S PSL3 был оптимизирован с учетом этих требований. Вот почему R&S PSL3 используется в качестве стандартного контроллера в системных решениях Rohde & Schwarz.

Отличное соотношение цены и качества

Хотя промышленные контроллеры обычно дороги, R&S PSL3 имеет выгодную цену. Сосредоточение внимания на основных функциях позволило добиться отличного соотношения цены и качества, несмотря на использование избранных аппаратных компонентов. Продуманная концепция обеспечивает максимальную гибкость. Функциональность можно расширять почти безгранично.

Проверенное качество от Rohde & Schwarz

Rohde & Schwarz хорошо известна высоким качеством своей продукции и обладает многолетним опытом. в области промышленных контроллеров. Значения, указанные в техпаспорте, такие как механическое сопротивление, температура, безопасность и характеристики электромагнитной совместимости, надежно проверяются и оптимизируются с помощью комплексных испытаний.

Контроллеры играют важную роль в сложных измерительных системах, поскольку они должны обеспечивать бесперебойную работу. R&S PSL3 от Rohde & Schwarz — это контроллер, отвечающий самым строгим требованиям. R&S®PSL3 — это компактный мощный промышленный контроллер. Он имеет большое количество интерфейсов для быстрой и плавной интеграции в тестовых средах. Анализатор R&S PSL3 отличается превосходными характеристиками электромагнитной совместимости, широким диапазоном рабочих температур, прочной конструкцией и высокой надежностью.

Материнская плата разработана и произведена в Германии

Чрезвычайно сложная системная плата анализатора R&S PSL3 объединяет ЦП, набор микросхем, графику, GPIB и стандартные интерфейсы, такие как USB, Ethernet, COM и LPT, в одном модуле. Материнская плата была разработана и изготовлена исключительно в Германии для компании Rohde & Schwarz. Он используется не только в R&S PSL3, но и во множестве других устройств Rohde & Schwarz. Поэтому надежность и длительный срок службы этого модуля имеют решающее значение. В производстве были введены всесторонние испытания, чтобы свести частоту отказов к минимуму.

Энергосберегающий мобильный процессор снижает энергопотребление и, следовательно, тепловыделение внутри контроллера, что, в свою очередь, еще больше увеличивает срок службы компонентов.

Длительная доступность компонентов является обязательным требованием для устройств Rohde & Schwarz, и это также относится к R&S PSL3. Тем не менее, в случае отказа в любой момент в будущем, модули для замены будут по-прежнему доступны.

Концепция устройства – компактность и гибкость

Несмотря на свои небольшие размеры, прочный корпус чрезвычайно расширяемый. Карты можно вставлять в четыре неиспользуемых слота PCI и два слота ISA, тем самым защищая инвестиции в существующие системы, основанные на более ранней шинной системе, которые в некоторых случаях были дорогими из-за того, что они были настроены по индивидуальному заказу. Зажимы обеспечивают надежную фиксацию контроллера на месте. В корпусе достаточно места для размещения второго жесткого диска (опция R&S PSL-B7). Дисковод CDRW/DVD является такой же частью стандартного оборудования, как и 3,5-дюймовый дисковод.

Множество интерфейсов, которые почти не оставляют желать лучшего

Два Контроллеры USB обеспечивают четыре порта USB, два из которых расположены спереди, что особенно удобно при монтаже в стойку (опция R&S ZZA-311).
Два независимых контроллера Ethernet обеспечивают гибкую интеграцию R&S PSL3 в Сети Ethernet (LAN). Здесь также доступен один из двух интерфейсов на передней панели контроллера.
Два последовательных (COM1/COM2) и один параллельный (LPT1 (ECP, EPP)) интерфейсы также позволяют подключаться к обычным тестовым средам.
Помимо стандартного аналогового соединения VGA, анализатор R&S PSL3 также предлагает цифровой интерфейс DVI, который позволяет работать с подходящими TFT-мониторами без потерь при преобразовании (при различных разрешениях). Результат впечатляет — действительно блестящие изображения.
Конечно, промышленный контроллер не будет полным без интерфейса GPIB. Он включен в базовый блок и совместим с квазипромышленным стандартом, установленным National Instruments (AT-GPIB/TNT).

Выдающиеся показатели электромагнитной совместимости R&S PSL3 блокируют все электромагнитные помехи. с тестовыми настройками. Контроллер был тщательно разработан и спроектирован в соответствии с директивами по электромагнитной совместимости с использованием основных ноу-хау Rohde & Schwarz во всех аспектах.

Внешние интерфейсы специально фильтруются, а клавиатура (опция R&S PSL- Z2) и мышь (опция R&S PSL-Z10) также были тщательно отобраны и протестированы в соответствии с последними директивами по электромагнитной совместимости.

Поддержка программного обеспечения — 100% совместимость со стандартами

IBM-совместимая аппаратная архитектура обеспечивает бесперебойную работу стандартных операционных систем и программ. R&S PSL3 можно заказать с Windows XP Embedded (опция R&S PSLK12), а также в сочетании с LabWindows/CVI (R&S PSL-K13). LabWindows/CVI от National Instruments — это интерактивный подход к программированию виртуальных приборов на анализаторе R&S PSL3, который считается квазипромышленным стандартом.

Технические характеристики

Manufacturer	Rohde & Schwarz
Condition	Used
