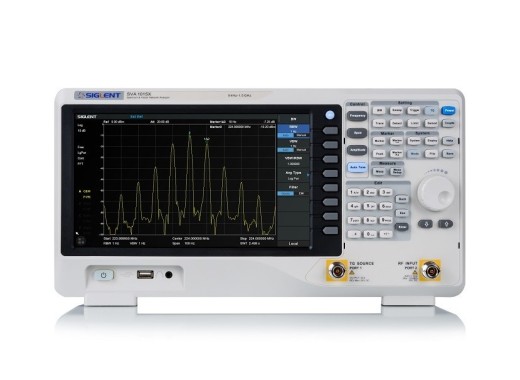

Векторный анализатор спектра и цепей Siglent SVA1015X имеет отличное соотношение цена/качество, так как имеет диапазон частот до 1,5 ГГц и обладает функциями векторного анализатора цепей. Этот анализатор спектра имеет большой 10,1-дюймовый ЖК-дисплей и оснащен расширенными функциями измерения. Этот анализатор спектра оснащен предусилителем, а это означает, что средний уровень шума, испытываемый устройством, составляет -156 дБм/Гц. Этот анализатор стандартно поставляется с поддержкой генератора отслеживания. Для этого анализатора спектра также доступны опции, отвечающие вашим требованиям и предпочтениям.
Векторный анализатор цепей
Обновление! SVA1015X теперь поставляется с лицензией VNA по умолчанию.
С помощью VNA вы можете определять характеристики радиочастотного и микроволнового оборудования с помощью коэффициентов отражения и передачи. Эти характеристики отображаются в S-параметрах (параметрах рассеяния, дополнительную информацию об этих параметрах можно найти в Википедии). В случае ВАЦ определяются как амплитуда, так и фаза (S11 и S21) сигнала.
EEVblog также снял видеоролик о SVA1015X с примерами и пояснениями функций VNA, который вы можете просмотреть здесь.
Серии Siglent SSA и SVA
Siglent предлагает несколько серий анализаторов спектра, из которых вы можете краткий обзор см. ниже.
SerieSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X Модели SSA3021X
SSA3032X SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS SSA3032X-R
SSA3050X-R
SSA3075X-R SVA1015X
SVA1032X
SVA1075X Макс. полоса пропускания 3,2 ГГц 7,5 ГГц 7,5 ГГц 7,5 ГГц VNA Нет Нет Да и DTF Да В режиме реального времени Нет Нет Да Нет Опции AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, Возможности подключения EMI, AMA, DMA, DTF — сенсорный экран, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, веб-сервер Обзор модели серии SVA1000X
Здесь вы найдете обзор различий между моделями серия Siglent SVA1000X. Основное отличие заключается в полосе пропускания и среднем уровне шума.
МодельSVA1015XSVA1032XSVA1075X Полоса пропускания 9 кГц – 1,5 ГГц 9 кГц – 3,2 ГГц 9 кГц – 7,5 ГГц Полоса пропускания VNA 100 кГц – 1,5 ГГц 100 кГц – 3,2 ГГц 100 кГц – 7,5 ГГц Отслеживание генератор 100 кГц — 5,0 ГГц 100 кГц — 3,2 ГГц 100 кГц — 7,5 ГГц DANL -156 дБм/Гц -161 дБм/Гц -165 дБм/Гц Цена 1359 €1 359,00 Без учета. НДС 2969 €2 969,00 Искл. НДС 7609 €7 609,00 Искл. Характеристики НДС Разрешение1 Гц RBW1 Гц–1 МГц VNA Да Общая точность амплитуды Интервал третьего порядка + 10 дБм Фазовый шум -99 дБн/Гц Отображение амплитуды Логарифм: 1–200 дБ
Линейный: 0 – опорный Интерфейсы USB-хост , USB-устройство, LAN Дисплей Сенсорный экран 10,1 дюйма (1024 x 600) Вес 4,6 кг Размеры 393 x 207 x 116,5 мм Опции Калибровочный комплект Открытая нагрузка Короткозамкнутая нагрузка Фазосогласованная нагрузка (50 ) Сквозной адаптер Калибровочный комплект 339 339,00 € Вкл. Информация о НДС Настройка набора утилит спектрального анализа — UKitSSA3X 1x N (штекер) — кабель SMA (штекер) 1x кабель N (штекер) — N (штекер) 2x адаптер N (штекер) — BNC (гнездо) 2x N (штекер) — SMA ( Гнездо) адаптер 1x аттенюатор 10 дБ UKitSSA3X 235 235,00 € Вкл. Информация об НДС Добавить в корзину Варианты лицензирования электромагнитных помех — SVA1000X-EMI Набор для измерения электромагнитных помех Фильтр электромагнитных помех и квазипиковый детектор Опция тестирования электромагнитных помех в программном обеспечении EasySpectrum SVA1000X-EMI 389 389,00 € Без учета НДС. Информация об НДС Добавить в корзину SRF5030T Датчики электромагнитных помех Этот набор датчиков ближнего поля содержит 3 датчика магнитного поля (разрешение 20, 10 и 5 мм) и 1 датчик электрического поля (разрешение 5 мм) для предварительного тестирования печатных плат на соответствие требованиям. SRF5030T 499,17 499,17 € Искл. Информация об НДС Добавить в корзину Лицензия на расширенный набор измерений — SVA1000X-AMK APCR, CHPower, OBW и т. д. SVA1000X-AMK 364 364,00 € Искл. Информация об НДС Добавить в корзину Лицензия на расстояние до неисправности — SVA1000X-DTF Эта опция позволяет вам определить расстояние до дефекта/неисправности с помощью этого анализатора. SVA1000X-DTF 249 249,00 € Искл. Информация об НДС В корзину Анализ цифровой модуляции — SVA1000X-DMA Функции анализа цифровой модуляции, включая ASK и FSK. SVA1000X-DMA 469 469,00 € Искл. Информация об НДС Добавить в корзину Анализ аналоговой модуляции — SVA1000X-AMA Функции анализа аналоговой модуляции, включая AM и FM. SVA1000X-AMA 286 286,00 € Искл. Информация об НДС Добавить в корзину USB для GPIB С помощью этой опции вы можете управлять генератором функций через GPIB. USB-GPIB 123 123,00 € Искл. Информация об НДС Добавить в корзину Аксессуары
В комплект поставки SVA1015X входят:
- USB-кабель
- Шнур питания
