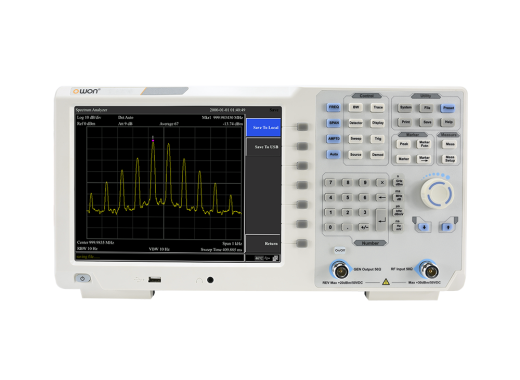

Анализатор Owon XSA1032P-TG

XSA1032P-TG — один из самых доступных анализаторов с частотным диапазоном 3,2 ГГц и следящим генератором. Помимо большого диапазона частот, этот анализатор также имеет небольшую полосу разрешения и низкий отображаемый средний уровень шума. Это позволяет очень детально измерять даже небольшие сигналы. Следящий генератор способен генерировать выходной сигнал с частотой от 100 кГц до 3,2 ГГц. Кроме того, мощность следящего генератора можно установить в диапазоне от -40 до 0 дБм.

На большом 10,4-дюймовом сенсорном дисплее этого анализатора все очень четко видно, а управление осуществляется с помощью кнопок очистки. очень просто. Также возможно читать анализатор или управлять им через интерфейсы.

Этот анализатор также поставляется с комплектом электромагнитных помех. Этот комплект содержит ряд фильтров электромагнитных помех и функций обнаружения пиков, с помощью которых можно проводить испытания на электромагнитные помехи. Этот комплект EMI содержит только программные функции и не содержит датчиков. Кроме того, анализатор по умолчанию имеет функцию «Годен/Не пройден» и функцию каскадного графика.

Обзор модели Модель XSA1015P-TG XSA1032P-TG XSA1036P-TG XSA1075P-TG Полоса пропускания 9 кГц — 1,5 ГГц 9 кГц — 3,2 ГГц 9 кГц — 3,6 ГГц 9–7,5 ГГц Следящий генератор 100–1,5 ГГц 100–3,2 ГГц 100–3,6 ГГц 100–7,5 ГГц Температурная стабильность &lt, 2,5 ppm (от 15 &#8451 до 35 &#8451) &lt, 2,5 ppm (от 15 &#8451 до 35 &#8451) &lt, 2,5 ppm (от 15 &#8451 до 35 &#8451) &lt, 1,0 ppm (от 15 &#8451 до 35 &#8451) Фазовый шум (при смещении 10 кГц) ) &lt, -106 дБн/Гц &lt, -106 дБн/Гц &lt, -106 дБн/Гц &lt, -106 дБн/Гц Цена 975,21 975,21 € Искл. НДС 1 446,28 €1 446,28 Искл. НДС 1615,7 1 615,70 евро Не вкл. НДС 4545,45 €4 545,45 Искл. Характеристики НДС RBW1 Гц — 1 МГц Разрешение 1 Гц Уровень шума До -140 дБм/Гц, с предусилителем до -160 дБм/Гц Третья точка пересечения третьего порядка (IP3) +10 дБм Максимальное входное напряжение 50 В постоянного тока Максимальная входная мощность 30 Средняя непрерывная мощность дБм Отображение амплитуды

Лограмма: 1 дБ – 255 дБ, 5 делений

Линейная: 0–100 %, 5 делений

Следящий генератор 100 кГц – 3,2 ГГц, -40 дБм — 0 дБм Интерфейсы HOST USB, USB DEVICE, LAN, порт для наушников, HDMI Дисплей 10,4-дюймовый ЖК-дисплей (1024 x 768) Размеры 375 x 185 x 120 мм Вес 5 кг

Аксессуары Owon XSA1032P-TG стандартно поставляется в комплекте с :

• Шнур питания

Технические характеристики
