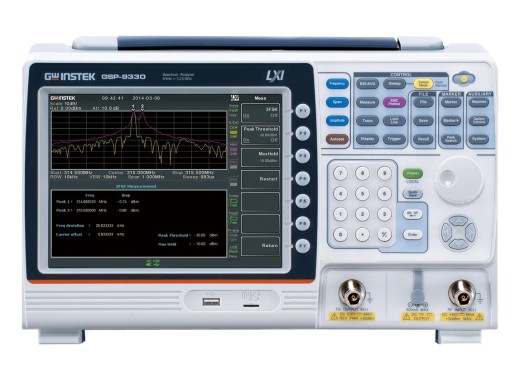

GSP-9330 от GW Instek — легкий и компактный анализатор спектра 3,25 ГГц. Благодаря диапазону от 9 кГц до 3,25 ГГц GSP-9330 подходит для использования в различных приложениях, таких как тестирование и измерение электромагнитной совместимости в сетях Wi-Fi или GSM. Кроме того, этот анализатор имеет встроенный предусилитель, благодаря чему уровень шума достигает -149 дБм/Гц. Благодаря очень быстрой развертке, которая выполняется всего за 204 с, можно очень хорошо измерять изменяющиеся сигналы, такие как, например, скачкообразная перестройка частоты Bluetooth или помехи.
С ростом использования модуляции FSK полезно иметь анализатор, который может ее демодулировать. GSP-9330 поддерживает эту возможность. Сигналы ASK, FSK и 2FSK могут быть декодированы. В дополнение к демодуляции можно также выполнить оценку «Годен/Не пройден», чтобы определить, соответствует ли модуляция спецификациям. Этот анализатор также может быть использован в аналоговых модуляциях, таких как AM/FM. Здесь также будет оцениваться «пройдено/не пройдено». Кроме того, GSP-9330 также имеет встроенное «решение для предварительного тестирования ЭМС», которое позволяет легко проводить предварительные испытания на соответствие требованиям ЭМС. Это решение ЭМС включает в себя фильтры электромагнитных помех, режимы квазипикового/среднего обнаружения и усилитель с низким уровнем шума 20 дБ.
С помощью прилагаемого программного обеспечения результаты измерений можно легко записать на компьютер. Кроме того, анализатором спектра можно управлять удаленно как через компьютер, так и через устройство Android, через приложение. Модель 9330 поддерживает хранение данных на USB-накопителе или карте micro-SD со встроенным устройством чтения на передней панели.
Этот трекинговый GSP-9330+ оснащен трекинговым генератором. Полезность этого состоит в том, что реакцию, например, фильтра можно проверить напрямую. Генератор генерирует сигнал на определенной частоте. Эту же частоту одновременно измеряет анализатор спектра. Это позволяет легко сформировать изображение реакции цепи на разных частотах. Действие Временно комплект датчика ЭМИ ГКТ-008 предоставляется бесплатно при покупке анализатора спектра GSP-9330. Технические характеристики Диапазон частот 9 кГц – 3,25 ГГц Разрешение 1 Гц Максимальная входная мощность <, 33 дБм Шум по умолчанию 18 дБм (100 кГц – 1 МГц)
21 дБм (1 МГц – 10 МГц)
30 дБм (10 МГц — 3,25 ГГц) Уровень шума до -149 дБм/Гц Шкала отображения Линейная, логарифмическая Память 16 МБ Возможности подключения USB (хост и устройство), слот Micro-SD (до 32 ГБ), IF, LAN, RS232 , видео DVI-I, стерео 3,5 мм Экран 8,4 дюйма ЖК-дисплей Размеры 210 x 350 x 100 мм Вес 4,5 кг Технические характеристики Полоса пропускания следящего генератора 100 кГц — 3,25 ГГц Выходная мощность — 50 — 0 дБм Импеданс 50 Программное обеспечение Драйвер и программное обеспечение можно скачать здесь. Аксессуары
В комплект поставки GW Inlet GSP-9330 входят:
.
- Руководство пользователя и программное обеспечение на компакт-диске.
- Шнур питания
Опции
Для этого анализатора спектра доступно несколько опций. Вы можете нажать на опции, чтобы перейти на соответствующую страницу, где вы также можете добавить опции в корзину.
- Батарейный блок, позволяющий использовать анализатор спектра в мобильных устройствах.
- Подключение GPIB для расширенных возможностей связи.
