| Добавить анализ спектра 11,2G в CR125A |
| PCIe PLL анализ (требуется опция спектра джиттера, работает только на 2,5G, 5G и 8G) |
| Добавить расширенную полоса пропускания цикла в восстановлении часов |
Характеристики:
- 28,6 Гбит/с
- 100 мВ
- 12 МГц
- Восстановление тактовой частоты инструментального качества
- Точная, переменная полоса пропускания контура от 100 кГц до 12 МГц, с дополнительной полосой пропускания 24 МГц для функции передачи джиттера (JTF) USB 3.0, SATA 6G и PCIe Gen3.
- Точная, регулируемая, самостоятельное измерение и отображение полосы пропускания контура ФАПЧ, пикового значения и JTF — получите «золотой отклик ФАПЧ», необходимый для тестирования на соответствие стандартам
- Программируемая регулировка пикового значения с возможностью спада первого и второго порядка
- USB-интерфейс управления, интегрированный в представление BERTScope, или автономный с прилагаемым программным обеспечением BERTScope для ПК
- Передача данных по постоянному току для обеспечения точной целостности сигнала
- Полная и разделенная синхронизация выходы с выбираемыми коэффициентами деления. Полноценный тактовый сигнал до 14,3 Гбит/с.
- Встроенная функция эквалайзера позволяет восстанавливать тактовый сигнал в условиях высокого входного сигнала ISI.
- Возможность измерения данных
li>
Применения:
- Проектирование/проверка высокоскоростных компонентов и систем ввода/вывода
- Анализ целостности сигнала
- Сертификационное тестирование последовательных потоков данных для отраслевых стандартов

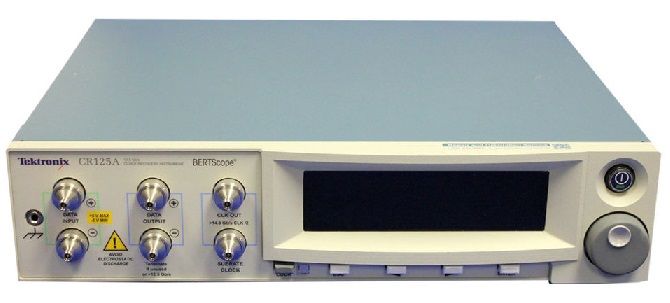

Tektronix CR125A — это анализатор.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
