| Генератор основной полосы частот с ARB (64 млн отсчетов) и цифровой модуляцией (в реальном времени) |
| Генератор основной полосы частот с ARB (16 млн отсчетов) и цифровой модуляцией (в реальном времени) |
| Основной модуль основной полосы частот |
| Fading Simulator |
| Расширение симулятора замирания |
| Дифференциальный I/Q-выход |
| Аналоговые/цифровые входы основной полосы частот |
| Цифровой I/Q-выход |
| Генератор основной полосы частот с ARB (128 млн отсчетов) и цифровой модуляцией (в реальном времени) |
| Цифровой Стандарт GSM/EDGE |
| Digital Standard 3GPP FDD |
| Расширенные тесты MS/BS 3GPP, вкл. HSDPA |
| Стандартный цифровой GPS |
| Цифровой стандарт HSUPA |
| Цифровой стандарт IEEE 802.16 |
| Аддитивный белый гауссовский шум (AWGN) |
| Динамическое затухание и улучшенное разрешение |
| MIMI Fading |
Дополнительные функции:
- Полоса пропускания 40 МГц с плоской частотной характеристикой 0,03 дБ
- Однолучевой или двухлучевой инструмент
- До двух полных трактов основной полосы частот
- Конфигурация в качестве имитатора замирания, источника I/Q или универсального прибора, предлагающего имитацию замирания и сигнала генерация
- 2×2 MIMO с возможным замиранием в реальном времени
- Два инструмента, комбинируемые для 2×4 или 4×2 MIMO
- Генераторы основной полосы частот с универсальными кодерами для сигнала в реальном времени генерация
- Генераторы сигналов произвольной формы с глубиной памяти 16 млн отсчетов, 64 млн отсчетов или 128 млн отсчетов
- Поддержка 3GPP LTE FDD и TDD, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, WLAN, WiMAX™ и все другие важные цифровые стандарты
- Аналоговый несимметричный, аналоговый дифференциальный и цифровой модулирующие выходы
- Комбинация до четырех модулирующих сигналов без потерь в цифровой области (например, для тестирования мультистандартных базовых станций)

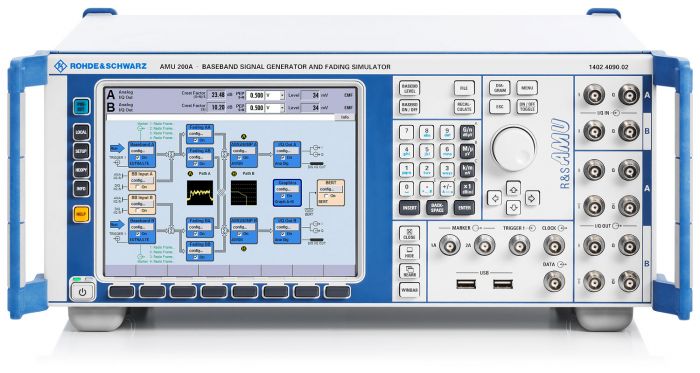

Генератор модулирующих сигналов Rohde & Schwarz AMU200A и имитатор замираний были разработаны с учетом всех требований, возникающих при исследованиях и разработках современных средств связи. систем, так и при их производстве. Rohde & Schwarz AMU200A не только объединяет до двух независимых генераторов модулирующих сигналов в одном шкафу высотой всего четыре единицы высоты, но также предлагает непревзойденные возможности моделирования каналов. Благодаря модульной конструкции генератор можно оптимально адаптировать к требованиям различных приложений.
Благодаря модульной конструкции Rohde & Schwarz AMU200A можно оптимально адаптировать к требованиям различных приложений. Можно установить до двух генераторов. Они генерируют сложные сигналы в реальном времени и оснащены генератором сигналов произвольной формы с памятью на 16 млн отсчетов, 64 млн отсчетов или 128 млн отсчетов для I и Q и четырьмя маркерными битами на отсчет. Можно добавить сигналы, генерируемые в различных модулирующих полосах, даже со смещением частоты, фазы и уровня. Современная, интуитивно понятная концепция этой модели обеспечивает быструю и простую работу.
Замирание MIMO
Благодаря двум независимым генераторам основной полосы частот и возможности моделирования до четырех каналов с замираниями, R&S® AMU200A может выполнять расширенное тестирование MIMO. Тест на замирание 2×2 MIMO можно легко выполнить с помощью всего одного прибора. Комбинируя несколько инструментов, можно настроить все другие режимы MIMO, такие как 1×3, 1×4, 2×3, 3×1, 4×1, 3×2, а также 4×2. R&S AMU200A подходит для измерений основной полосы частот в системах MIMO при любом из этих сценариев.
Технические характеристики
| Manufacturer | Rohde & Schwarz |
|---|---|
| Condition | Used |
| Frequency | 40 MHz |
