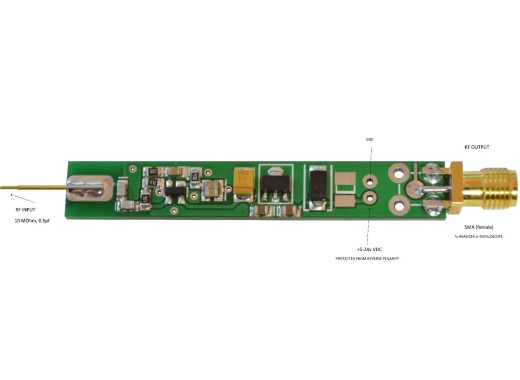

Измерения ВЧ-цепей с помощью обычного пробника не идеальны, поскольку эти пробники могут влиять на поведение схемы. Эта проблема не возникает с этим пробником, поскольку он имеет высокий импеданс и низкую емкость. Зонд имеет широкую полосу пропускания 0,1–1500 МГц, что делает его пригодным для широкого спектра измерительных целей.
Пробник можно использовать, подключив его с помощью прилагаемого кабеля SMA-SMA к осциллографу и запитав его от внешнего источника питания. Также важно, чтобы «заземляющее» соединение щупа располагалось близко к измеряемой точке цепи. подключен. Имеются 2 высоковольтных конденсатора, которые защищают вход от высокого напряжения постоянного тока.
Технические характеристики Полоса пропускания 0,1–1500 МГц Входное сопротивление 10 МОм Емкость доступа 0,1 пФ Диапазон входной мощности 5–24 В постоянного тока Аксессуары В комплект поставки этого активного пробника входят:
- кабель SMA-SMA 30 см
