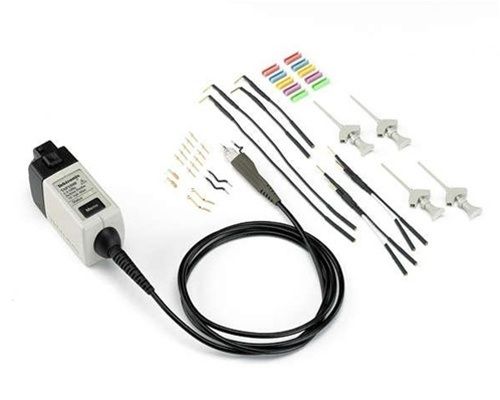

Активный пробник TAP3500 Tektronix

Характеристики:

• Полоса пропускания (только датчик): ≥3,5 ГГц
• Затухание (только датчик): 10:1
• Время нарастания ( только пробник): <130 пс
• Входная емкость: ≤0,8 пФ
• Входное сопротивление: 40 кОм.
• Динамический диапазон входа: от –4 В до + 4 В
• Диапазон смещения входного сигнала: от –10 В до +10 В
• Максимальное входное напряжение (без разрушения): ±30 В (постоянный ток + пиковый переменный ток)
• Задержка распространения: 5,3 нс

Выдающиеся электрические характеристики

• Широкая полоса пропускания датчика
• Быстрое время нарастания датчика
• Отличное качество сигнала
• Входная емкость ≤0,8 пФ
• Входное сопротивление 40 кОм
• Динамический диапазон входного сигнала от –4 В до +4 В
• –10 В до +10 В постоянного тока
• ±30 В (постоянный ток + пиковый переменный ток) Максимальное входное напряжение (без разрушения)

Универсальные механические характеристики

• Небольшая компактная головка датчика для измерения элементов схемы с малой геометрией
• Принадлежности для крепления ИУ позволяют подключаться к SMD с шагом всего 0,5 мм
• Надежная конструкция для обеспечения надежности

Прост в использовании

• Подключается напрямую к осциллографам серий DPO7000 и DPO4000 с помощью нового интерфейса пробника TekVPI™
• Обеспечивает автоматическое масштабирование единиц измерения и считывание на дисплее осциллографа
• Легкий доступ к дисплею меню пробника осциллографа для просмотра информации о состоянии пробника/диагностики и управления смещением постоянного тока пробника

Требования к питанию

• TAP3500 питается непосредственно от осциллографов серий DPO7000 и DPO4000 с использованием интерфейса пробника TekVPI.

Рекомендуемые осциллографы

• Осциллографы серий DPO7000 и DPO4000 с Интерфейс датчика TekVPI.

Применения

• Проверка, отладка и характеристика высокоскоростных конструкций
• Целостность сигнала, анализ джиттера и синхронизации
• Производственный инжиниринг и испытания
• Сигналы с колебаниями напряжения до 8 Впик-пик

Выбор правильного пробника для вашего приложения является ключом к достижению наилучшее качество сигнала в ваших измерениях. Активные пробники обеспечивают более точное воспроизведение сигнала и точность высокочастотных измерений. Благодаря сверхнизкой входной емкости и уникальному интерфейсу несимметричный пробник TAP3500 с активным полевым транзистором обеспечивает превосходные электрические и механические характеристики, необходимые для современных цифровых систем.

Специально разработан для использования и прямого подключения к интерфейс пробника TekVPI, используемый в осциллографах серии DPO7000 и DPO4000, пробник TAP3500 с активным полевым транзистором обеспечивает точность сбора и измерения высокоскоростного сигнала за счет решения трех традиционных проблем:

• Меньшие эффекты нагрузки ИУ с ≤0,8 входная емкость в пФ и входное сопротивление 40 кОм
• Универсальное подключение ИУ для подключения к небольшим SMD
• Сохранение полосы пропускания осциллографа на наконечнике пробника для моделей осциллографов серий DPO7000 и DPO4000 с частотой до 3,5 ГГц
