Описание семейства продуктов
- Предлагается в конструкциях с цементным или воздушным зазором
- Доступны монтажные версии для легкой интеграции
- Особенности Антибликовое покрытие MgF2

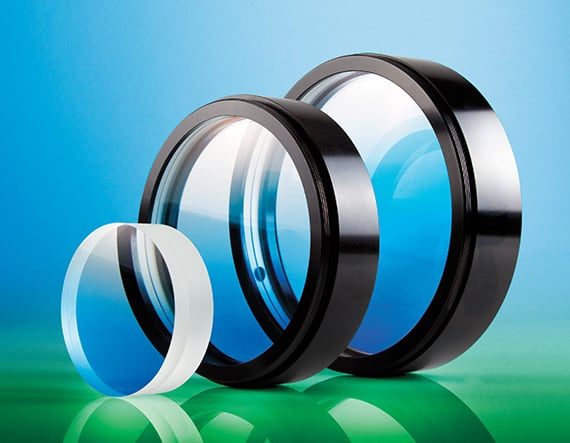

Ахроматические линзы большой точности TECHSPEC обеспечивают характеристики, близкие к дифракционным ограничениям, в указанном диапазоне длин волн. Эти ахроматические линзы с цветовой коррекцией имеют большое фокусное расстояние и доступны в цементируемом или воздушном пространстве. Навесные версии имеют наружную монтажную резьбу для легкой интеграции в оптические системы. Для несмонтированных ахроматических линз с воздушным зазором прилагаются клейкие прокладки из фольги и инструкции по установке.
Технические характеристики
Diameter (mm): 76.56 +0.00/-0.08 Effective Focal Length EFL (mm): 849.96 Focal Length Tolerance (%): ±,1 Back Focal Length BFL (mm): 838.69 Focal Length Specification Wavelength (nm): 587.6 Clear Aperture CA (mm): 73.25 Centering (arcmin): 5.00 Center Thickness CT 1 (mm): 13.08 Center Thickness CT 2 (mm): 10.16 Center Thickness Tolerance (mm): ±,0.86 Radius R1 (mm): 497.21 Radius R2 (mm): -345.82 Radius R3 (mm): -344.20 Radius R4 (mm): -1227.86 Edge Thickness ET (mm): 21.27 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 / N-SF2 Surface Quality: 60-40 f/#: 11.1 Numerical Aperture NA: 0.05 Coating: MgF2 (400-700nm) Coating Specification: Ravg &le,1.75% @ 400 — 700nm Construction: Unmounted, Airspaced 0.10mm Bevel: Protective bevel as needed Type: Achromatic Lens Wavelength Range (nm): 400 — 700
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
