Описание семейства продуктов
- Предлагается в конструкциях с цементным или воздушным зазором
- Доступны монтажные версии для легкой интеграции
- Особенности Антибликовое покрытие MgF2

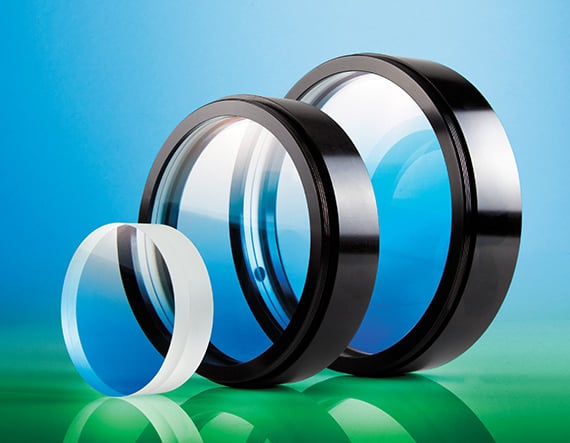

Ахроматические линзы большой точности TECHSPEC обеспечивают характеристики, близкие к дифракционным ограничениям, в указанном диапазоне длин волн. Эти ахроматические линзы с цветовой коррекцией имеют большое фокусное расстояние и доступны в цементируемом или воздушном пространстве. Навесные версии имеют наружную монтажную резьбу для легкой интеграции в оптические системы. Для несмонтированных ахроматических линз с воздушным зазором прилагаются клейкие прокладки из фольги и инструкции по установке.
Технические характеристики
Diameter (mm): 63.50 +0.00/-0.08 Effective Focal Length EFL (mm): 486.30 Focal Length Tolerance (%): ±,1 Back Focal Length BFL (mm): 476.42 Focal Length Specification Wavelength (nm): 587.6 Clear Aperture CA (mm): 60.00 Centering (arcmin): 5.00 Center Thickness CT 1 (mm): 11.43 Center Thickness CT 2 (mm): 10.16 Center Thickness Tolerance (mm): ±,0.38 Radius R1 (mm): 290.86 Radius R2 (mm): -197.87 Radius R3 (mm): -197.87 Radius R4 (mm): -680.72 Edge Thickness ET (mm): 19.11 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7 / N-SF2 Surface Quality: 60-40 f/#: 7.7 Numerical Aperture NA: 0.06 Coating: MgF2 (400-700nm) Coating Specification: Ravg &le,1.75% @ 400 — 700nm Construction: Unmounted, Cemented Bevel: Protective bevel as needed Type: Achromatic Lens Wavelength Range (nm): 400 — 700
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
