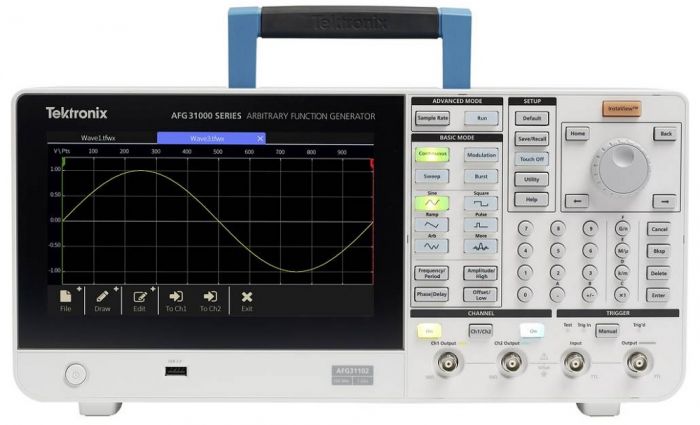

AFG31021 Функциональный генератор Tektronix

Особенности:

• 1 канал
• Синусоиды 25 МГц
• Диапазон выходной амплитуды: от 1 мВП-пик до 10 ВП-пик на нагрузке 50 Ом
• 14-битное вертикальное разрешение
• Встроенные сигналы включают синусоидальный, прямоугольный, пилообразный, импульсный, шумовой и другие часто используемые сигналы
• Режимы развертки, пакетного сигнала и модуляции (AM, FM, PM, FSK и PWM)

Расширенный (последовательный) режим:

• Непрерывный режим (дополнительные режимы Sequence, Triggered и Gated)
• 16 Мб памяти сигналов произвольной формы на каждом канале (128 Мб опционально)
• До 256 шагов в режиме последовательности с циклами, переходами и событиями ожидания
• Переменная выборка тактовая частота от 1 мквыб./с до 2 Гвыб./с.

Основные характеристики:

• Запатентованная технология InstaView™ позволяет инженерам видеть реальную форму сигнала на тестируемом устройстве. (DUT) в режиме реального времени, без необходимости использования осциллографа и пробника, что устраняет неопределенность, вызванную несоответствием импеданса.
• Опция секвенирования добавляет возможность программирования длинных сложных сигналов с числом шагов до 256
• Емкостной сенсорный экран с диагональю 9 дюймов работает как смартфон и имеет быстрый доступ к часто используемым настройкам.
• Встроенный ArbBuilder позволяет создавать и редактировать сигналы произвольной формы на приборе, избавляя от необходимости подключение к ПК.
• Выходы защищены от перенапряжения и тока, чтобы свести к минимуму потенциальное повреждение прибора.
• Совместимость с программным обеспечением TekBench™ помогает учащимся настраивать, контролировать и анализировать результаты тестов в лаборатория

Приложения

• Расширенные исследования
• Синхронизация часов и системы
• Репликация сигналов реального мира
• Определение характеристик и проверка компонентов и схем
• Проектирование и тестирование встроенных схем
• Генерация сигналов общего назначения

Высокопроизводительный Tektronix AFG31021 производительность AFG со встроенным генератором сигналов произвольной формы, мониторингом сигналов в реальном времени и самым большим сенсорным экраном на рынке. Предлагая расширенные возможности генерации сигналов и программирования, проверки сигналов и современный интерфейс с сенсорным экраном, новый AFG31021 обязательно понравится и упростит работу каждого исследователя и инженера.

Базовый и расширенный режимы

>

Серия AFG31000 — это первый в отрасли генератор сигналов произвольной формы с полнофункциональным базовым (AFG) и расширенным (последовательность) режимами.

В базовом режиме AFG31000 генерирует традиционные функции и сигналы произвольной формы. Сенсорный экран и элементы управления на передней панели упрощают настройку.

Базовый режим позволяет изменять частоту, не беспокоясь о длине сигнала и частоте дискретизации. Эта функция полезна в аналоговых схемах, которые характеризуют частотные характеристики фильтра/усилителя, или в цифровых схемах, где тактовые частоты часто изменяются.

Расширенный режим, впервые появившийся в AFG31000, позволяет генерировать несколько сигналов со сложной синхронизацией. В этом режиме вы можете составить список (или последовательность) от 1 до 256 сигналов с общей длиной сигнала до 16 Мвыб/канал (до 128 Мб/канал) и определить выходную последовательность этих сигналов. Поддерживаются повторение, переход, ожидание, переход и триггерные события, а большой объем памяти обеспечивает пространство для хранения множества осциллограмм или длинных осциллограмм.

Эта функция очень полезна в приложениях, где необходимо выполнить множество тестовых случаев. выполняться последовательно. Вместо того, чтобы загружать тестовые наборы один за другим, вы можете расположить их все в последовательности и загружать одновременно, плавно переключаясь с одного на другой, чтобы значительно повысить эффективность тестирования.

Кроме того, расширенный режим использует технология переменной частоты дискретизации. Каждый образец сигнала выводится один и только один раз в каждом цикле, синхронизированный с частотой дискретизации. Поскольку нет пропусков или повторений, все детали сигналов сохраняются. Эта функция очень полезна для приложений, в которых точность сигнала чрезвычайно важна, например, для IQ-модуляции и генерации последовательности импульсов.
