Характеристики:
- TekConnect-to-TekProbe™ BNC 50 Ом
- от постоянного тока до ≥4 ГГц (зависит от прибора)
- Вход 50 Ом (Только)
- Probe Control TekProbe BNC (50 Ом)
- 1 год гарантии
Аксессуары:
- Руководство по эксплуатации
- Сертификат соответствия
Применения:
- Целостность сигнала, джиттер и временной анализ
- Проверка, характеристика и отладка сложных конструкций
- Высокоскоростные цифровые устройства и схемы
- Источники питания/инверторы
- Полупроводниковые устройства
- Электронные балласты
- Промышленная/бытовая электроника
- Мобильная связь
- Моторные приводы
- Транспортные системы
- Дисковый привод Анализ
- Исследование переходных явлений
- Спектральный анализ
- Дизайн и разработка видео: HDTV и потоковое цифровое видео
Интерфейс TekConnect обеспечивает превосходную точность сигнала с полезной полосой пропускания до 25 ГГц, предлагая при этом непревзойденную универсальность благодаря самому широкому в мире набору дополнительных решений для сбора сигналов для высокопроизводительных осциллографов реального времени. Этот интерфейс обеспечивает надежный интерфейс осциллографа для продуктов следующего поколения с аналоговой полосой пропускания в несколько ГГц. Интерфейс TekConnect сохраняет низковольтный коэффициент стоячей волны (КСВН) 50 Ом, а также надежное электрическое соединение. Удобный механизм разблокировки и блокировки одной кнопкой обеспечивает быструю и легкую установку и снятие датчиков, усилителей и адаптеров.
Это семейство систем адаптеров обеспечивает меньшее искажение сигнала и лучшую производительность, чем традиционные соединения, используемые для перемещения. сигнал из одной среды в другую, например BNC-N или BNC-SMA.
Адаптеры TekConnect серии TCA расширяют функциональные возможности высокопроизводительных осциллографов Tektronix. Это семейство систем адаптеров обеспечивает лучшую производительность и меньшее искажение сигнала, чем традиционные соединения, используемые для передачи сигнала из одной среды в другую, такие как BNC в N или BNC в SMA.

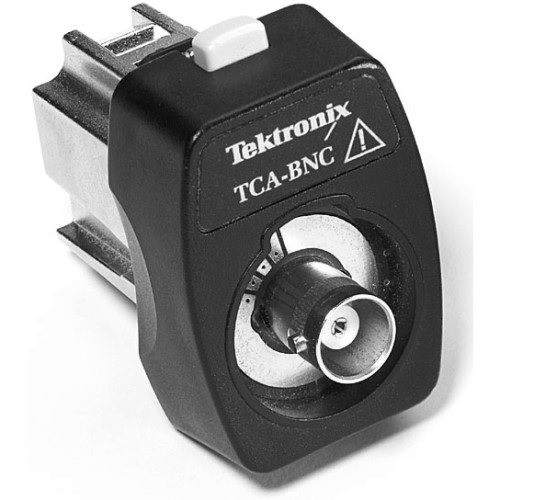

Прямой вход 50 Ом с TekProbe BNC 50 Ом, этот адаптер можно использовать как прямой вход BNC 50 Ом или с высокоскоростными активными и дифференциальными пробниками Tektronix, требующими интерфейса TekProbe BNC 50 Ом.
Адаптер TCA-BNC является стандартным принадлежность к осциллографам серии MSO/DPO 70000C/DX.
Технические характеристики
| Manufacturer | Tektronix |
|---|
