Описание семейства продуктов
- Основы базовой конструкции каркасной системы
- Внешний диаметр 50 мм
- Конструкция из анодированного алюминия

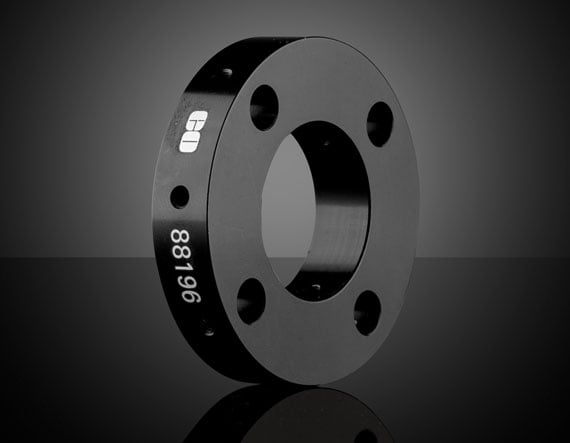

Крепление TECHSPEC Cage System Пластины являются основными компонентами систем клеток TECHSPEC. Каждая пластина имеет четыре отверстия для стержней диаметром 6 мм для создания базовой конструкции каркасной системы. Стержни устанавливаются в пределах 38-миллиметровых кругов болтов с расстоянием 26,9 мм и закрепляются на месте с помощью прилагаемых установочных винтов M3 x 2,5. В комплект также входят три установочных винта M3 x 6 для крепления оптических компонентов, трубок системы клеток или креплений в пределах внутреннего диаметра пластин.
Быстрая видеодемонстрация
Максимизируйте производительность вашего приложения с помощью правильных продуктов. Посмотрите короткую видеодемонстрацию компонентов системы клеток TECHSPEC: сменной оптической установки и монтажной пластины с боковым доступом, а также пластины для установки четырех стержней
Технические характеристики
Function: Fixed Plate Inner Diameter (mm): C-Mount Dimensions (mm): 50 Dia. Bolt Circle Diameter for 6mm Dia. Thru (mm): 38.0 Bolt Circle Diameter for M3 C’bore (mm): 38.0 Thickness (mm): 10.0 Construction: Black Anodized Aluminum Diameter Tolerance (mm): +0.025/-0.000 (inner diameter)
Regulatory Compliance RoHS: Not Compliant Certificate of Conformance: View
