9803B BK Прецизионный источник переменного тока

Характеристики:

• Напряжение (СКЗ): 300
• Максимальная мощность: 750 ВА
• Выходная частота: 45–500 Гц
• Однофазный
• Выберите 150 В/300 В с автоматическим выбором диапазона или работу в диапазоне 300 В для непрерывной развертки от 0 до 300 В.
• Отображает Vrms, Irms, Ipeak, частоту, PF, кажущуюся мощность, реальная мощность и прошедшее выходное время
• Регулируемый фазовый угол
• Программируемые настройки ограничения напряжения и частоты
• Встроенный PLD и имитация диммера
• Режим свипирования по напряжению и частоте
• Режим списка: 10 программ, определяемых пользователем, до 100 программируемых шагов в каждой
• Ввод/вывод BNC для внешнего запуска, индикация состояния выхода/ управление и синхронизация.
• Сохранение и вызов до 100 настроек прибора.
• Стандартный интерфейс USB (совместимый с USBTMC), RS232, LAN.
• OVP/OCP/OPP Режимы защиты /OTP и функция блокировки клавиш.
• Предварительное тестирование на провалы напряжения и моделирование частоты в соответствии с IEC61000-4-11 / 4-14 / 4-28
• Драйвер LabVIEW и доступна программная панель для дистанционного управления.
• Входящие в комплект аксессуары: кабель питания без разъемов с входным разъемом, уши для монтажа в стойку с ручками, отчет об испытаниях и сертификат калибровки
• Двухлетняя гарантия

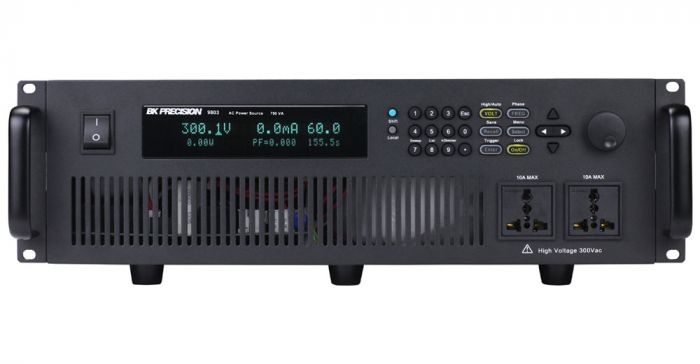

BK Precision 9803B — это программируемый источник переменного тока и измерительный инструмент. Этот полностью программируемый линейный источник переменного тока обеспечивает максимальную мощность 750 ВА через универсальные линейные выходные клеммы на передней панели и выходной разъем на задней панели. Выходное напряжение может изменяться от 0 до 300 В с разрешением программирования 0,1 В. Выходную частоту также можно регулировать в диапазоне от 45 Гц до 500 Гц с фазовым углом начала и окончания от 0 до 360 градусов. На ярком дисплее VFD отображаются Vrms, Irms, Ipeak, частота, коэффициент мощности (PF), полная мощность, истинная мощность и прошедшее выходное время.

Эти источники переменного тока обеспечивают имитацию помех в линии электропередачи (PLD), режим списка и режим развертки для имитации распространенных неисправностей и помех в энергосистеме. Встроенная функция диммера также доступна для тестирования двигателей и светодиодов.

Режим списка можно использовать для создания последовательностей сигналов, таких как выбросы, провалы и частотные помехи. Запрограммированный список можно вызвать с передней панели или через разъем BNC на задней панели.

Стандартные интерфейсы USB, RS232, LAN можно использовать для удаленного управления источником через ПК.

Доступны бесплатное прикладное программное обеспечение и драйвер LabVIEW, которые сокращают время программирования и повышают производительность.

Общие приложения

Источники питания переменного тока серии 9800 подходят для оценки трансформаторов. , TRIAC, SCR и пассивные компоненты, а также производство, исследования и разработки, обслуживание и предварительное тестирование на соответствие.

Гибкая работа

Режим списка

Режим списка поддерживает генерация более сложных последовательностей с различным временем, амплитудой и частотой. Можно сохранить и выполнить до 100 шагов в 10 группах. Это позволяет пользователю строить широкий диапазон сигналов в последовательности для имитации отказов и помех в сети. Запрограммированный список можно активировать с передней панели или через разъем BNC на задней панели.

Имитатор помех в сети (PLD)

Имитатор PLD — это расширенная функция режима списка, предоставляет пользователю больший контроль над вставкой возмущения в сигнал. Это может быть полезно для оценки характеристик помехозащищенности продукта. Например, пользователь может создавать общие помехи формы сигнала, такие как выбросы, провалы, пики и провалы в определенных пользователем местах на сигнале.

Режим развертки.

Функция развертки идеально подходит для проверки эффективности импульсных источников питания или определения максимальной рабочей мощности тестируемого устройства.

Может быть создана пользовательская развертка по напряжению и частоте. независимо друг от друга или в сочетании. Можно сохранить и вызвать до 10 профилей развертки.

Моделирование диммера

Функция диммера может использоваться для многих тестовых приложений, таких как управление двигателем и освещением. отсечка фазы переднего или заднего фронта синусоидальной волны переменного тока, имитация регулятора яркости изменяет среднеквадратичное напряжение, подаваемое на тестируемую нагрузку. Отсечку фазы можно отрегулировать для затемнения переднего или заднего фронта в диапазоне от 0 до 180 градусов.

Прикладное программное обеспечение

ПО для ПК предназначено для эмуляции передней панели, создания и выполнения списка, PLD и профили развертки или регистрация данных измерений без необходимости написания исходного кода. Серия 9800 также поддерживает NI Data Dashboard для LabVIEW.

НЕ ВКЛЮЧАЕТ GPIB

Технические характеристики
