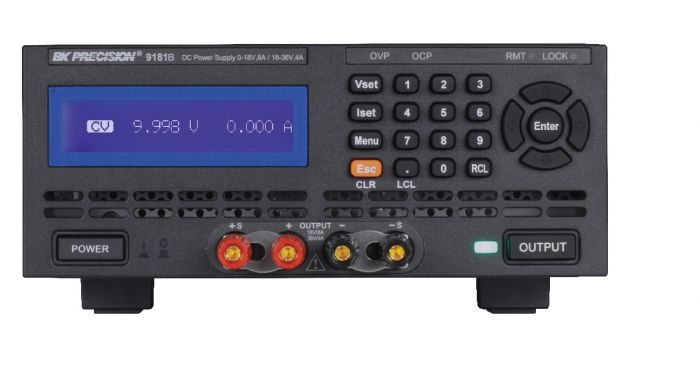

9181BBK Прецизионный источник питания постоянного тока

Дополнительные функции:

• Номинальные параметры выхода: 0–18 В, 0–8 А/0–36 В, 0–4 А
• Выходы: 1
• Мощность: 144 Вт.
• Двухдиапазонный выход с автоматическим выбором диапазона.
• Программируемая скорость нарастания напряжения и тока.
• Исключительно низкий уровень пульсаций и шума.
• Быстрое время отклика <50 мкс для большинства моделей
• Быстрое время обработки команды <10 мс
• Выходные клеммы на передней и задней панелях для удобного подключения
• Терминал удаленного контроля на задней панели (дополнительный разъем дистанционного контроля на передней панели на некоторых одноканальных моделях)
• Режим списка для выполнения до 10 сохраненных тестовых последовательностей с максимальным общим числом шагов 150
• Стандартный интерфейс USB, совместимый с SCPI, RS232, GPIB и LAN, опционально RS485 (установка через модульные интерфейсные слоты)
• Исключительно быстрое время обработки команды, менее 10 мс, значительно сокращает общее время тестирования
• Уникальные режимы тестирования светодиодов для минимизации пускового тока
• Прикладное программное обеспечение для дистанционного управления
• Защита от перенапряжения (OVP) и перегрузки по току (OCP), включая функцию блокировки клавиш
• Удобная калибровка напряжения и тока через переднюю панель
• Драйверы LabVIEW доступны для загрузки
• Удаленный аналоговый интерфейс программирования (опция)
• Стандартные аксессуары: руководство пользователя, блок питания переменного тока Шнур, интерфейсный кабель USB (тип A — тип B), сетевой предохранитель, сертификат калибровки и отчет об испытаниях
• Три года гарантии

Программируемый источник питания постоянного тока 9181B обеспечивает чистую, стабильную и точную выходную мощность благодаря исключительно низким пульсациям и шуму источников питания, низкому температурному коэффициенту, отличным характеристикам регулирования и быстрому переходному времени отклика.

Эти блоки питания предлагают SCPI IEEE488.2, совместимый USB ( стандарт), интерфейсы RS232, RS485, GPIB и LAN в сочетании с выходом на передней и задней панелях и терминалами дистанционного управления для облегчения разработки и интеграции испытательной системы. Интерфейс LAN включает встроенный веб-сервер, который позволяет пользователям настраивать, контролировать или отслеживать основные параметры электропитания.

Помимо полноценной цифровой клавиатуры для удобного ввода данных, эта серия также предоставляет уникальные функции. которые обычно не встречаются в сопоставимых источниках питания, таких как режимы тестирования светодиодов, слоты для модульных интерфейсных карт, автоматический выбор диапазона и дополнительный 8-битный двунаправленный цифровой интерфейс ввода-вывода.

Для защиты тестируемого устройства (устройство под test), серия 9170B/9180B предоставляет опции безопасности, такие как OVP, OCP и функцию блокировки клавиш для предотвращения случайного изменения параметров, которое может повредить тестируемое устройство. На расходные материалы, созданные для обеспечения надежности, также распространяется 3-летняя гарантия.

Модульные разъемы для карт интерфейса
Покупайте только то, что вам нужно, и тогда, когда вам это нужно. Выберите один из 4 различных типов интерфейсных плат, которые можно установить при покупке или обновить позже. Варианты интерфейсной карты включают: LAN и GPIB, цифровой ввод/вывод и аналоговое управление, RS485 или RS232. Установка выполняется быстро и легко, не требует вскрытия корпуса прибора (гарантия не аннулируется).

Внешнее управление и программирование

Универсальные возможности подключения
Эти блоки питания предлагают стандарт USB, совместимый с SCPI IEEE488.2, дополнительные интерфейсы GPIB и LAN, а также дополнительную 8-битную цифровую плату ввода-вывода и аналоговую плату управления для облегчения разработки и интеграции тестовой системы.

Последовательность испытаний выполнение в режиме списка
Функция режима списка позволяет пользователям загружать список команд во внутреннюю память источника питания и выполнять их. Всего в одной из 10 ячеек внутренней памяти может быть выделено 150 шагов. могут быть запрограммированы с передней панели, удаленно с помощью прилагаемого прикладного программного обеспечения или через интерфейсы USB, GPIB или LAN с помощью команд SCPI. Можно установить параметры напряжения, тока и длительности каждого шага, а также последовательности, настроенные для одиночного или повторное выполнение.

Внешний аналоговый интерфейс программирования (требуется опция карты DR1DIO или DR2DIO)
Выходное напряжение и ток источника питания можно контролировать с помощью внешнего аналогового напряжения или сопротивления. Используйте внешний источник постоянного напряжения 0–5 В или 0–10 В или переменный резистор 0–5 кОм для управления выходным сигналом от нуля до полной шкалы.

Прикладное программное обеспечение
Создать тестовые последовательности для выполнения в режиме списка через интерфейс GPIB или USB с использованием прилагаемого программного обеспечения для ПК.

• Создание, сохранение и загрузка списков программ
• Просмотр выходных данных характеристические кривые и экспортировать данные в файл
• Тест Pass/Fail отслеживает максимальные и минимальные значения напряжения и тока за указанный период времени

Интерфейс веб-сервера (требуется карта опция DRGL)
Источники питания серии 9170B/9180B с установленным интерфейсом GPIB/LAN имеют встроенный веб-сервер, который позволяет пользователям настраивать, контролировать или контролировать основные параметры источника питания с удаленного компьютера с помощью Веб-браузер с поддержкой Java. Подключитесь к определенному пользователем IP-адресу, чтобы просмотреть страницу веб-управления. Команды SCPI также можно отправлять через интерфейс веб-сервера.

Интерфейс Telnet (требуется опция карты DRGL)
Источниками питания можно управлять с помощью команд SCPI через соединение Telnet через интерфейс Ethernet. . Любой компьютер с клиентом Telnet можно использовать для управления блоком питания.

Управление несколькими устройствами (требуется опция платы DRRS485)
В режиме управления несколькими устройствами до 31 устройства может быть последовательно подключен через интерфейс RS485 для целей синхронизации и управляться с одного главного блока через интерфейс USB, GPIB или LAN.

Два блока питания в одном
9170B/9180B серии обеспечивают уникальную функцию двойного диапазона, которая предлагает лучшее из обоих миров, предоставляя два разных диапазона. Пользователи могут выбирать между работой в высоком и низком диапазоне для большего напряжения или большего тока в зависимости от вашего приложения, избегая более высоких затрат на покупку большей мощности, чем необходимо.

Режимы тестирования для светодиодов и других специальных приложения
Чтобы удовлетворить растущий рынок светодиодов, в конструкции серии 9170B/9180B предусмотрены специальные режимы тестирования светодиодов для эффективных и безопасных электрических испытаний светодиодных панелей. Питание светодиодов от обычных источников питания потенциально может привести к необратимому повреждению проверяемого оборудования или ограничению срока его службы из-за чрезмерного пускового тока при включении питания и нелинейных характеристик ВАХ светодиода. Эти источники питания имеют два различных режима работы, подходящих для Тестирование светодиодов в производственной или научно-исследовательской среде, а также в других специальных приложениях, требующих контролируемого времени нарастания при включении питания без образования пускового тока.

Режим слабого тока (режим слабого тока для моделей высокого напряжения 9184 и только для 9185)
Эта уникальная функция позволяет блоку питания контролируемым образом минимизировать время нарастания напряжения.Этот режим используется при работе с малым током (менее 1 А) и быстрыми переходами от высокого к низкому или от низкого до высокого напряжения.

Технические характеристики
