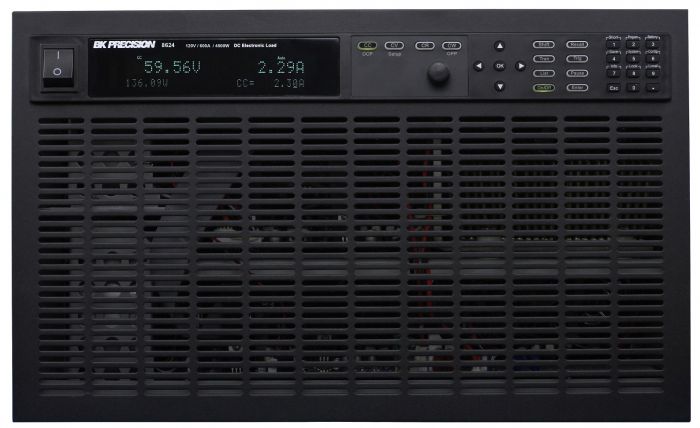

8624 BK Прецизионная электронная нагрузка постоянного тока

Дополнительные характеристики:

• Напряжение: 120 В
• Ток: 600 А
• Мощность: 4500 Вт
• Форм-фактор : 6U
• Режимы работы CC/CV/CR/CW
• 16-битная система измерения напряжения и тока с разрешением 1 мВ / 0,1 мА
• Переходный режим вверх до 25 кГц в режиме CC
• Функция режима списка
• Сохранение и вызов до 100 настроек
• Регулируемая скорость нарастания в режиме CC
• Гибкие варианты запуска через переднюю панель, внешний вход, таймер или шину.
• Встроенная функция тестирования батареи с указанием уровня напряжения, уровня емкости и условий остановки таймера.
• Режимы тестирования для проверки Функции защиты OCP/OPP источника питания.
• Режим CR-LED для имитации режима нагрузки обычных светодиодов
• Дистанционное измерение напряжения для компенсации влияния падения напряжения в проводах

li>

• Аналоговое управление и мониторинг тока
• Вентилятор с термостатическим управлением
• Стандартные интерфейсы USB (совместимые с USBTMC), RS232 и GPIB, поддерживающие команды SCPI для дистанционного управления
• OVP/OCP/OPP/OTP, включая локальную и удаленную защиту от обратного напряжения (LRV/RRV)
• Удаленный мониторинг на планшетах или смартфонах, совместимых с iOS, Android или Windows 8, через NI Data Dashboard для приложений LabVIEW
• Записывать значения напряжения, тока и мощности с отметкой времени
• Удаленно запускать программы переходного режима и режима списка
• Создавать неограниченное количество внешних файлов списка, которые будут выполняться из Память ПК
• Гарантия: 3 года
• Входящие в комплект аксессуары: шнур питания переменного тока, руководство пользователя, отчет об испытаниях и сертификат калибровки
• Дополнительные аксессуары: сильноточные измерительные провода (TLPWR1)

Программируемая электронная нагрузка постоянного тока 8624 обеспечивает работу электронных нагрузок модульной системы постоянного тока в компактном настольном форм-факторе. Благодаря высокой скорости переходных процессов и высокому 16-разрядному разрешению эти автономные нагрузки постоянного тока могут использоваться для тестирования и оценки различных источников постоянного тока, таких как источники питания постоянного тока, преобразователи постоянного тока, аккумуляторы, зарядные устройства и фотогальванические батареи.

Нагрузки постоянного тока могут работать в режиме постоянного тока (CC), постоянного напряжения (CV), постоянного сопротивления (CR) или постоянной мощности (CW) и могут быть сконфигурированы для обеспечения динамически изменяющейся нагрузки постоянного тока. источник с быстрым временем переключения нагрузки. Разнообразные внутренние, внешние и удаленные параметры запуска позволяют синхронизировать поведение динамической нагрузки с другими событиями. Повысьте производительность, сохранив параметры тестирования в любой из 100 областей памяти для быстрого вызова системы. Все параметры нагрузки, такие как напряжение, ток, скорость нарастания и ширина, могут быть установлены с передней панели или запрограммированы дистанционно. В устройствах серии 8600 предусмотрены стандартные последовательные интерфейсы USB (совместимые с USBTMC), GPIB или RS-232 для удаленной связи.

Чтобы обеспечить надежность тестирования, в устройствах серии 8600 предусмотрена функция самоконтроля при включении питания. испытания и многочисленные функции защиты: защита от перегрева (OTP), перенапряжения (OVP), перегрузки по току (OCP), перегрузки по мощности (OPP) и локальной/дистанционной защиты от обратного напряжения (LRV/RRV).

Серия 8600 обеспечивает защиту встроенный режим тестирования батареи для измерения характеристики батареи в ампер-часах (Ач) и уникальный режим CR-LED для имитации режима нагрузки типичного светодиода. Используйте уникальный режим работы нагрузки CR-LED для тестирования драйверов светодиодов. Эта функция позволяет пользователям настраивать рабочее сопротивление светодиода и прямое напряжение вместе с диапазоном напряжения (такой же, как при работе CR) для имитации режима нагрузки типичных светодиодов. .

Серия 8600 предоставляет стандартные интерфейсы GPIB, USB и RS232 для удаленной связи. Эти интерфейсы предлагают стандартные протоколы связи SCPI и USBTMC для управления вашей электронной нагрузкой с ПК. Встроенная функция тестирования батареи использует режим CC для расчета емкости батареи с использованием разряда нагрузки с фиксированным током. Пользователи могут указать уровень напряжения отключения, уровень производительности и условия остановки по времени.

Помимо управления с передней панели и удаленного интерфейса, текущие значения также могут быть запрограммированы с помощью аналогового управляющего сигнала. Электронные нагрузки могут управляться извне от нуля до полной шкалы с помощью входного сигнала 0-10 В. На задней панели имеется выход BNC для контроля тока с помощью выходного сигнала 0–10 В.

Управляйте состоянием включения входа для электронной нагрузки постоянного тока, настроив функцию защелки Von. Это можно использовать для запуска и остановки разрядки батареи или другого источника питания при заданном уровне напряжения. Цифровые клавиши и поворотная ручка обеспечивают удобный интерфейс для быстрой и точной установки режима работы и требуемых уровней тока, напряжения и сопротивления. Режим списка позволяет создавать более сложные последовательности изменений ввода с несколькими различными уровнями. Можно сохранить до 7 групп файлов списка. Каждый список может содержать до 84 шагов с минимальной шириной 20 мкс на шаг.

Переходный режим позволяет модулю периодически переключаться между двумя уровнями нагрузки. Стабилизацию и переходную характеристику источника питания можно оценить, отслеживая выходное напряжение источника питания при различных сочетаниях уровней нагрузки, частоты, рабочего цикла и скорости нарастания. Эти условия можно имитировать в переходном режиме.

Серия 8600 может выполнять несколько тестовых последовательностей в автоматическом тестовом режиме. До 100 различных последовательностей могут быть связаны с рабочими шагами различных режимов работы и условий нагрузки. Каждая последовательность также может быть запрограммирована с верхним и нижним пределом критериев Pass/Fall. Применительно к производственному тестированию вы можете легко определить, находятся ли параметры тестирования ваших устройств в пределах спецификации, и настроить свой процесс в соответствии с вердиктом Pass/Fail.

ПО для ПК предоставляется для эмуляции передней панели, создание и выполнение тестовых последовательностей или регистрация данных измерений без необходимости написания исходного кода. Кроме того, это прикладное программное обеспечение интегрируется с NI Data Dashboard для приложений LabVIEW, что позволяет пользователям создавать собственные информационные панели на планшетном компьютере или смартфоне для удаленного мониторинга нагрузок постоянного тока серии 8600 с помощью этого программного обеспечения для ПК.

В режиме CC , пользователи могут контролировать скорость или крутизну изменения тока в тесте на переходную характеристику. Установите скорость нарастания от 0,001 А/мс до 2,5 А/мкс в зависимости от модели и выбранного диапазона тока.

Технические характеристики
