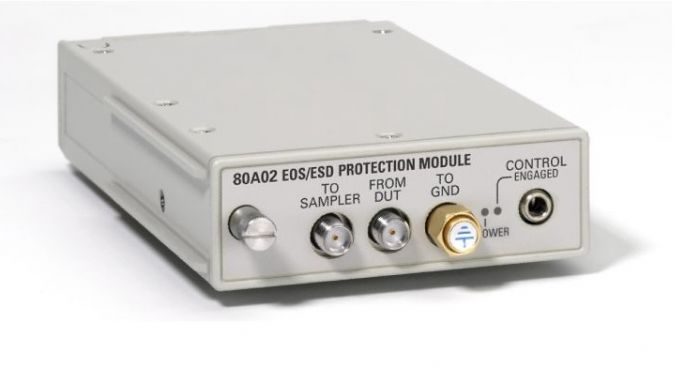

80A02 Модуль Тектроникс

Дополнительные функции:

• Одноканальная защита от электростатического разряда (ESD) и электроперенапряжения (EOS) для модулей электрического отбора проб Tektronix DSA8300
• Подключается и питание от базового блока выборки.
• Совместимость с удлинительными кабелями Tektronix.
• время отраженного нарастания <37 пс при использовании с модулями рефлектометрии для выборки электрических проб 80E04 или SD24.

Применения

• Изоляция входа модуля отбора проб для высокоскоростного анализа электрических сигналов
• Испытания импеданса, контролируемого печатной платой (TDR)

Технические характеристики

• Полоса пропускания: >25 ГГц
• Применимые мейнфреймы: серии DSA8300, серии DSA8200, серии TDS8000, серии CSA8000, серии CSA11800, серии CSA803
• Тип разъема: гнездо SMA
• Вход ручного управления: разомкнутая цепь для режима ожидания разрядки тестируемого устройства, замкнутая цепь (<100 кОм на землю) для измерения
• Вход автоматического управления: разомкнутый Цепь или логический низкий уровень (1,0 В) для измерения
• Разъем управляющего сигнала: мини-разъем стереотелефона
• Время переключения, типичное: 20 мс

Изолирующий модуль Tektronix 80A02 EOS/ESD защищает мост отбора проб входов модуля электрического отбора проб Tektronix DSA8300 от повреждения из-за электроперенапряжения (EOS) и электростатического разряда. разряд (ESD) от печатных плат и кабелей. 80A02 предназначен для таких приложений, как тестирование электрических печатных плат TDR и тестирование кабелей, когда в тестируемом устройстве могут накапливаться большие статические заряды.

80A02 подключается к любому доступному слоту для подключаемого модуля электрического отбора проб DSA/ стробоскопические осциллографы серии TDS/CSA8K, устаревшей серии CSA11K или устаревшей серии CSA803.

В модели 80A02 имеется разъем SMA на передней панели для подключения тестового кабеля SMA или сигнала пробника от тестируемого устройства. 80A02 передает полученный сигнал тестируемого устройства на вход подключенного электрического модуля выборки для измерения после того, как управляющий сигнал (от соответствующего высокопроизводительного датчика P80318 или P8018, или предоставленный заказчиком внешний переключатель, TTL или логический вход управления CMOS) сигнализирует 80A02 о том, что Тестируемое устройство заземлено для разрядки любого электростатического заряда, оставшегося в тестируемом устройстве.

При использовании с соответствующим ручным пробником P80318 или P8018 20 ГГц (с функцией срабатывания давлением на наконечник пробника) 80A02 обеспечивает превосходные технические и рабочие характеристики. для модуля электрического отбора проб EOS/ESD, защита полученного электрического сигнала и измерение TDR.

Вы можете комбинировать 80A02 с устройством защиты от электростатического разряда 80A09, чтобы дополнительно защитить чувствительные входы модуля от скачков напряжения, которые могут возникнуть из-за ошибки оператора во время часто повторяющиеся задачи.
