Описание семейства продуктов
- Объектив до 1/1,8 дюйма, S-Mount
- До 5 мегапикселей, датчики с размером пикселя 2,8 мегапикселя
- Жидкий объектив обеспечивает быструю автофокусировку
- Фокусное расстояние от 6 мм до 16 мм

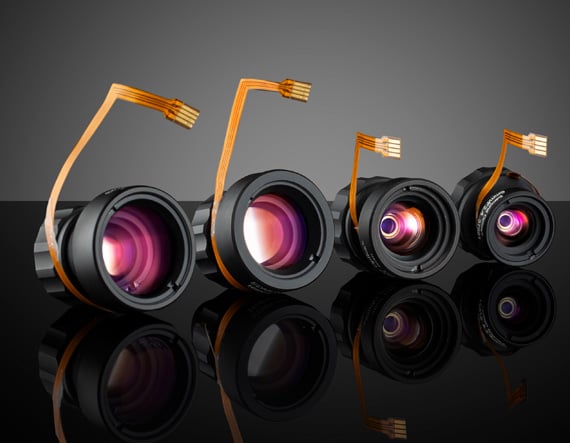

Жидкостные линзы TECHSPEC M12 имеют оптическую конструкцию с высоким разрешением f/2.4 и встроенной жидкостной линзой, обеспечивающей быструю электронную фокусировку, превосходную производительность изображения и быстрое решение для автофокуса. В сочетании с соответствующей камерой и программным обеспечением жидкостная линза с настраиваемой фокусировкой обеспечивает активное управление фокусировкой, необходимое для решения проблемы автофокусировки. Диафрагма f/2.4 с высокой светопропускной способностью идеально подходит для высокоскоростных приложений машинного зрения. Объективы TECHSPEC Liquid Lens M12 имеют конструкцию корпуса, состоящую из двух частей, для легкого доступа и замены прилагаемой жидкой линзы. Жидкую линзу также можно повернуть на 180° внутри линзы для формирования изображения для быстрого доступа к кабелю управления жидкой линзой.
Эти линзы заняли 2-е место в конкурсе Inspect Award 2019.
Примечание. Драйвер и программное обеспечение необходимы для работы и должны приобретаться отдельно, если используемая камера не имеет возможности управления жидким объективом. В комплект Electronics Development Kit (#17-123) включены различные драйверы и программное обеспечение. Отдельные драйверы также можно приобрести отдельно, если программное обеспечение не требуется (#12-247 или #12-248).
Edmund Optics создала несколько семейств продуктов TECHSPEC M12 S. -Mount Lenses, которые предназначены для обеспечения высокого разрешения. Эти высокоэффективные линзы имеют прецизионную стеклянную конструкцию в металлическом корпусе и оптимизированные характеристики для каждого семейства продуктов в соответствии с потребностями вашего применения.
- Объективы Blue Series M12: конъюгированные конструкции высокого разрешения с конечным сопряжением, оптимизированные для машинного зрения. рабочие расстояния.
- Защищенные линзы Blue Series M12: стабилизированные усиленные версии наших линз Blue Series M12, использующие ту же оптику.
- Зеленые линзы M12 Series: конъюгированные конструкции, оптимизированные для машинного зрения рабочих расстояний.
- Объективы Red Series M12: бесконечные сопряженные конструкции, оптимизированные для работы с высоким разрешением вплоть до бесконечности.
- Объективы HEO Series M12: герметичные версии оптики для жестких условий эксплуатации (HEO) Линзы серии M12.
- Жидкие линзы M12: встроенная жидкостная линза для быстрой электронной фокусировки.
Технические характеристики
Length (mm): 28.40 Horizontal Field of View, 1/2′ Sensor: 140.1mm — 46.1 Maximum Diameter (mm): 18 Outer Diameter (mm): 23.0 Horizontal Field of View, 1/3′ Sensor: 102.3mm — 34.5 Maximum Rear Protrusion (mm): 4.79 Maximum Image Circle (mm): 8.00 Numerical Aperture NA, Object Side: 0.0102 Horizontal Field of View @ Max Sensor Format: 140.1mm — 46.1 Flange Distance (mm): 14.025 Number of Elements (Groups): 7(6) Note: Separate driver not included. Electronic development kit #17-123 recommended. When using a Maxim driver board (#12-247, #12-248, or #17-172) the jumper at ST2 must be removed before use to ensure optimal performance and product lifetime. Watch this video for more information. Wavelength Range (nm): 400 — 700 Horizontal Field of View, 1/2.5′ Sensor: 125.53mm — 41.8 Type: M12 Imaging Lens Focal Length FL (mm): 8.00 Primary Magnification PMAG: 0.051X Maximum Sensor Format: 1/2′ Working Distance (mm): 150 — Mount: M12 x 0.5 (S-Mount) Aperture (f/#): f/2.4 Distortion (%): -9.51 @ Full Field Coating Specification: &lambda,/4 MgF2 @ 550nm Entrance Pupil Position (mm): 13.56 Horizontal Field of View, 1/4′ Sensor: 75.6mm — 25.8 Object Space Principal Plane (mm): 19.92 Image Space Principal Plane (mm): 1.93 Field of View at Max Sensor Format: Horizontal: 139.8mm — 46
Vertical: 102mm — 34.4
Diagonal: 181.4mm — 57.8 Integrated Liquid Lens Model: Corning Varioptic A-39N0 IR Cut Filter: No Exit Pupil Position (mm): -28.40 Lens Wavelength Range: VIS
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
