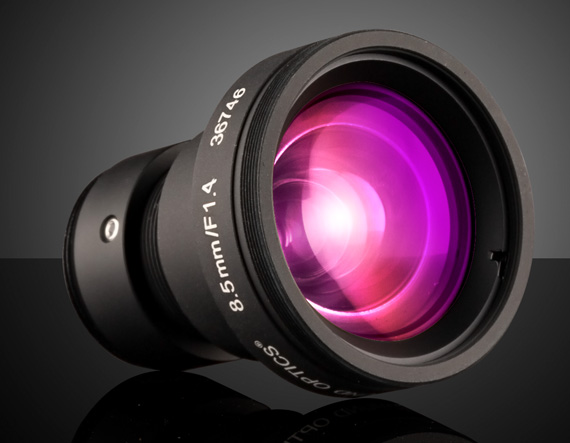

Описание семейства продуктов
- Объектив C-Mount размером 2/3 дюйма
- До 9 мегапикселей, датчики с размером пикселя 1,85 м
- Версии HR с приборами (HRi) Объективы Series с обтекаемой механической конструкцией и фиксированной диафрагмой
- Фокусное расстояние от 8,5 мм до 12 мм
- Также доступны прочные конструкции (HRr)
TECHSPEC серии HRi Объективы с фиксированным фокусным расстоянием — это усовершенствованная версия наших объективов серии HR. Для каждого фокусного расстояния доступно несколько вариантов для различных диапазонов оптимизированных рабочих расстояний. Объективы серии HPi, предназначенные для обработки больших объемов изображений, имеют упрощенную механику фокусировки и фиксированную диафрагму. Объективы с фиксированным фокусным расстоянием серии TECHSPEC HRi доступны с различными вариантами f/#, что делает их идеальными для приложений, требующих меньшего размера, стоимости и решений для обработки изображений с блокируемым фокусом. Запросите цену OEM.
Edmund Optics создала семейство высокоэффективных оптических конструкций (семейство серии HR) и разработала три специализированных оптико-механических решения, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии HR, обеспечивающая такие же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия HR: оснащена блокировкой кулачковой фокусировки и регулировка диафрагмы. Это наиболее регулируемая версия этих оптических конструкций и типичный высококачественный объектив машинного зрения.
- Серия HRi: упрощенная механика с фиксированной апертурой в компактном корпусе. Промышленная защита для уменьшения размера, стоимости и фиксации фокуса.
- Серия HRr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
Технические характеристики
Iris Option: Fixed Length (mm): 44.57 Horizontal Field of View, 1/2′ Sensor: 71.9mm — 42.2 Horizontal Field of View, 2/3′ Sensor: 101.4mm — 56.8 Filter Thread: M58 x 0.75 with adapter #87-425 Maximum Diameter (mm): 40 Weight (g): 84 Horizontal Field of View, 1/3′ Sensor: 53.2mm — 32.0 Maximum Rear Protrusion (mm): 1.31 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.032 Horizontal Field of View @ Max Sensor Format: 101.4mm — 56.8 Number of Elements (Groups): 9 (8) Horizontal Field of View, 1/1.8′ Sensor: 81.5mm — 47.2 Front Thread: M40 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 64.8mm — 38.4 Type: Fixed Focal Length Lens Focal Length FL (mm): 8.50 Primary Magnification PMAG: 0.092 Maximum Sensor Format: 2/3′ Working Distance (mm): 75 — Mount: C-Mount Aperture (f/#): f/1.4 Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 18.85 Horizontal Field of View, 1/4′ Sensor: 39.6mm — 24.1 Object Space Principal Plane (mm): 25.03 Image Space Principal Plane (mm): 4.70 Field of View at Max Sensor Format: Horizontal: 101.4mm — 56.8
Vertical: 74.2mm — 43.5
Diagonal: 130.5mm — 68.9 Maximum Distortion (%): -5.6 Exit Pupil Position (mm): -17.93 Optimized Working Distance (mm): 75 — ∞ Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens with Fixed Apertures and Compact Form Factor
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
