Описание семейства продуктов
- Объединение конденсатора и рассеивателя в один элемент
- Мелкая, средняя и шероховатая текстура поверхности рассеивателя
- Обеспечивает рассеянное однородное освещение
- Также доступны конденсорные линзы и рассеиватели

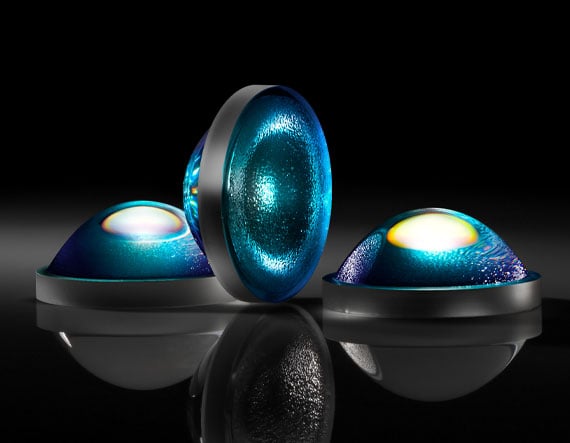

Формованные рассеивающие асферические конденсорные линзы объединяют конденсорную линзу и рассеиватель в один оптический элемент для упрощения систем освещения. Эти линзы коллимируют свет от светодиодов и других источников света для обеспечения однородного освещения с большей эффективностью, чем при использовании конденсорной линзы с рассеивателем из матового стекла. Доступны линзы с тремя формованными текстурами поверхности рассеивателя (тонкая, средняя и шероховатая) с более грубой текстурой, обеспечивающей более высокую степень рассеивания, но более низкую передачу. Литые рассеивающие асферические конденсорные линзы имеют прочную стеклянную подложку, что позволяет использовать их со светодиодами малой и высокой мощности. Они идеально подходят для систем с ограниченным пространством, требующих рассеянного однородного освещения.
Технические характеристики
Diameter (mm): 70.00 ±,0.20 Effective Focal Length EFL (mm): 51.50 Numerical Aperture NA: 0.66 Back Focal Length BFL (mm): 31.8 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Tritan Focal Length Tolerance (%): ±,7 Coating: Uncoated Centering (arcmin): &le,25 Surface Quality: As Molded Clear Aperture CA (mm): 61.20 Edge Thickness ET (mm): 4.00 Center Thickness CT (mm): 30.68 ±,0.50 f/#: 0.76 Bevel: Protective bevel as needed Diameter of Asphere (mm): 68 Radius R2 (mm): Plano Shape of Back Surface: Plano Wavelength Range (nm): 350 — 2000 Conjugate Distance: Infinite Note: Maximum of 5 imperfections allowed with an area of 0.8mm, per ISO 10110-7 specification of 5/5 x 0.63. Click here for more information on the ISO 10110 surface quality specification. Grit: Grit of the material used to process the diffuse surface of the substrate. Surface finish may vary slightly between pieces. Medium
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
