Описание семейства продуктов
- Низкопрофильный дизайн
- Прецизионный микрометрический привод
- Система направляющих Slide-Fit
- Грубое вращение на 360, ±,5 Total Fine Вращение
- Механически совместим с другими столиками TECHSPEC
- Стопорный винт на всех столиках
- Класс 100 (ISO 5), совместимость с чистыми помещениями

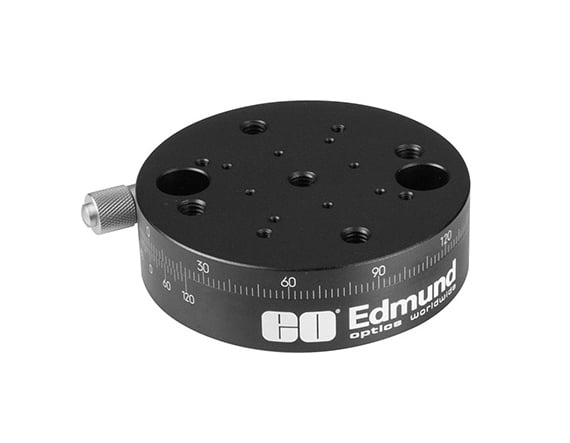

Наши поворотные столики TECHSPEC обеспечивают плавное грубое вращательное движение и оснащены прецизионным микрометрическим приводом для точной регулировки. Это обеспечивает быстрое вращение на 360 градусов и точную угловую регулировку в любом положении. Положение столика можно зафиксировать с помощью фиксирующего механизма. Эти поворотные столики доступны в четырех размерах: диаметром 30 мм, 40 мм, 70 мм и 125 мм. Каждый этап доступен в английских или метрических стандартах. Каждый этап предназначен для интеграции с компонентами TECHSPEC, что еще больше повышает гибкость и позволяет пользователю создавать любое количество осей в различных конфигурациях. Нижняя переходная пластина, продаваемая отдельно, необходима для установки 30-мм и 40-мм столиков на стандартную макетную плату, 70-мм и 125-мм столики устанавливаются непосредственно на плату.
Технические характеристики
Type of Movement: Rotary Guide System: Slide-Fit Type of Drive: Metric Micrometer Type: Metric Stage Size (mm): 70 Dia. Travel (): ±,5 (Fine), 360 (Coarse) Concentricity (&mu,m): 40 Construction: Aluminium Stage Increments (arcmin): 10 Load Capacity (kg): 3 Mounting Threads: (5) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 Parallelism (&mu,m): 40 Weight (kg): 0.3 Wobble (&mu,m): 20
Regulatory Compliance RoHS 2015: Exempt Reach 224: Contains SVHC(s) Certificate of Conformance: View
