Описание семейства продуктов
- Совместимость с нашими столиками ручного перевода TECHSPEC для дополнительного выравнивания осей
- ±, 12,5 мм или ±, 35 мм перемещения по осям X и Y для быстрого позиционирования по осям XY
- Универсальная нижняя пластина для монтажа на макетной плате как в британских, так и в метрических единицах.

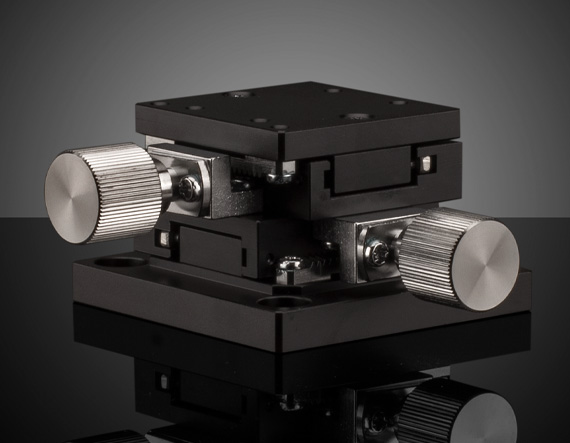

Таблицы позиционирования TECHSPEC XY отличаются низкопрофильной конструкцией и двумя сложенными реечными механизмами, позволяющими перемещаться по осям X и Y. Английские или метрические верхние пластины продаются отдельно от реечных механизмов. Столы позиционирования TECHSPEC XY выпускаются двух размеров: версия 46 мм с площадью основания 65 мм и версия 125 мм с площадью основания 125 мм, что позволяет использовать их в различных настольных приложениях перевода. Верхние пластины на английском языке совместимы с нашими этапами перевода руководств TECHSPEC на английский язык, а верхние пластины с метрической системой совместимы с нашими этапами перевода руководств метрической системы TECHSPEC. Механизмы реечного привода поставляются с черной анодированной нижней пластиной с универсальным рисунком отверстий, что позволяет устанавливать их на макетные платы как британского, так и метрического стандарта напрямую без использования дополнительных переходных пластин. Столы позиционирования TECHSPEC XY идеально подходят для быстрого позиционирования по осям XY.
Технические характеристики
Type of Movement: Linear (X-Y) Guide System: Ball Slide Type of Drive: Rack and Pinion Drive Orientation: Center Drive Type: Universal Travel (mm): 25 (±12.5mm) in X and Y Travel (inches): 0.98 (±0.49) in X and Y Load Capacity, Normal (kg): 5 Mounting Threads: (4) M4 x 0.7 Note: Movement Straight Line Accuracy (&mu,m): 50 Travel Per Knob Rotation (mm): 18
Regulatory Compliance RoHS 2015: Exempt Reach 224: Contains SVHC(s) Certificate of Conformance: View
