Описание семейства продуктов
- Высокое разрешение с непрерывным вращением на 360°
- Встроенный двигатель и контроллер
- Управление вручную или через последовательный интерфейс RS-232
- Питание Кабель питания и данных продаются как отдельные аксессуары.
- Доступны со встроенным энкодером, 200 импульсов на оборот (CPR), установленным на двигателе.

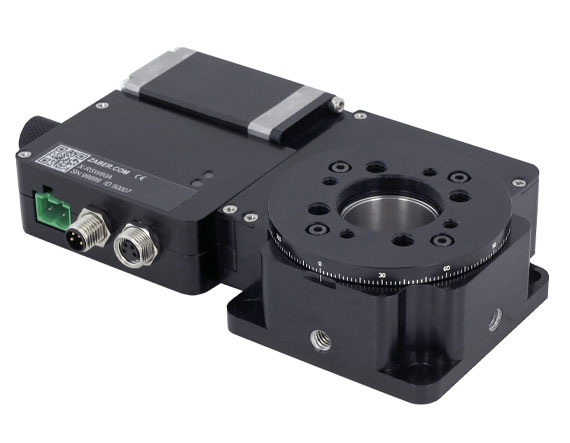

Моторизованные поворотные столики Zaber рассчитаны на 1 или 25-миллиметровые оптические компоненты на верхней и нижней пластинах и обеспечивают точное вращение на 360°. Компактная конструкция подшипника может выдерживать нагрузки до 45 фунтов (20 кг), обеспечивая вращательное движение с разрешением 4,1 мкм. Версии энкодера доступны для всех длин перемещения, с вращающимися квадратурными энкодерами на 200 отсчетов на оборот (CPR), встроенными в шаговый двигатель. Системы Zaber Motorized Rotary Stage также включают в себя потенциометр, расположенный на задней части сцены, чтобы обеспечить удобный способ ручного управления положением.
Примечание. Универсальный блок питания 24–48 В постоянного тока, кабели передачи данных для последовательного подключения, кабели интерфейса компьютера (USB или RS-232) продаются отдельно в качестве принадлежностей. В этих сценах используются те же аксессуары, что и в высокоточной моторизованной системе сцены Zaber.
Технические характеристики
Type of Movement: Rotary Type of Drive: Stepping Motor Type: Universal (Metric & English) Stage Size (mm): 82.6 x 144.8 Travel (): 360 Accuracy (): 0.08, Unidirectional Backlash (): Center Hole: 23mm Clear Aperture to hold a 25mm (1′) Dia. Optic (up to 3mm Thick) Load Capacity (kg): 20 Model Number: Zaber X-RSW60A Note: Requires a 24-48 VDC power supply and either #15-295 for USB connectivity or #15-297 for RS-232 connectivity. A data cable (#15-296 or #15-299) can be used to daisy chain multiple stages together to control simultaneously. Operating Temperature (C): 0 — 50 Power Supply: Power Supply Required and Sold Separately:
USA: #15-294
Europe: #15-294
Japan: #15-302
Korea: #33-773
China: #15-294 Repeatability (): Speed (/s): 0.0001 to 115 Weight (kg): 0.66 Computer Interface: USB with #15-295
RS-232 with #15-297 Maximum Operating Current (mA): 950 Table Diameter (mm): 60 Max. Continuous Torque (N⋅cm): 225
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
