Описание семейства продуктов
- До ½,», объектив S-Mount
- До 5 мегапикселей, датчики с размером пикселя 1,4 м
- Защищенная конструкция (ударопрочность 50 г) наши объективы серии Blue с приклеенной индивидуальной оптикой
- Фокусное расстояние от 2 до 25 мм
- Также доступны непрочные конструкции

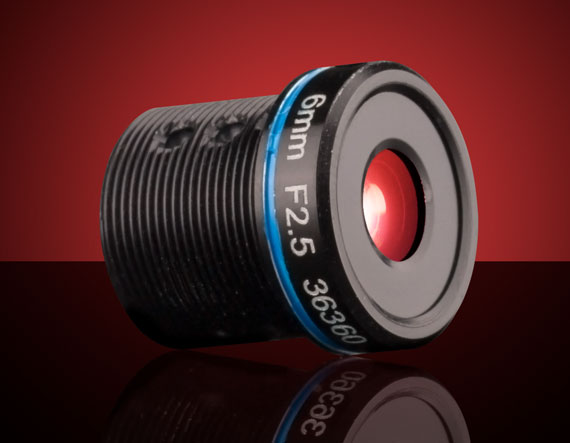

Серия TECHSPEC Rugged Blue Объективы M12 имеют стабилизированную прочность, защищающую объектив от повреждений, уменьшая смещение пикселей и сохраняя стабильность оптического наведения после ударов и вибрации. Каждая линза состоит из нескольких прецизионных стеклянных оптических элементов, приклеенных внутри компактного алюминиевого корпуса. Проклейка стеклянной оптики предотвращает даже малейшие движения, часто приводящие к смещению пикселей. Сопоставление объекта с изображением сохраняется даже после сильного удара и вибрации. Если центр объекта сопоставляется с центральным пикселем, он всегда будет сопоставляться с этим же центральным пикселем. Объективы TECHSPEC Rugged Blue Series M12 идеально подходят для приложений с калиброванной визуализацией, таких как измерение и калибровка, трехмерное стереозрение, робототехника и датчики, автономные транспортные средства и отслеживание объектов. Эти объективы доступны с различными вариантами f/# в диапазоне от f/2,5 до f/8.
Edmund Optics создала несколько линеек наших объективов TECHSPEC M12 с байонетом S, которые предназначены для обеспечения высокое разрешение. Эти высокоэффективные линзы имеют прецизионную стеклянную конструкцию в металлическом корпусе и оптимизированные характеристики для каждого семейства продуктов в соответствии с потребностями вашего применения.
- Объективы Blue Series M12: конъюгированные конструкции высокого разрешения с конечным сопряжением, оптимизированные для машинного зрения. рабочие расстояния.
- Защищенные линзы Blue Series M12: стабилизированные усиленные версии наших линз Blue Series M12, использующие ту же оптику.
- Зеленые линзы M12 Series: конъюгированные конструкции, оптимизированные для машинного зрения рабочих расстояний.
- Объективы Red Series M12: бесконечные сопряженные конструкции, оптимизированные для работы с высоким разрешением вплоть до бесконечности.
- Объективы HEO Series M12: герметичные версии оптики для жестких условий эксплуатации (HEO) Линзы серии M12.
- Жидкие линзы M12: встроенная жидкостная линза для быстрой электронной фокусировки.
Технические характеристики
Length (mm): 14.10 Maximum Diameter (mm): 14 Outer Diameter (mm): 14 Weight (g): 4 Horizontal Field of View, 1/3′ Sensor: 134.6mm — 47.7 Maximum Image Circle (mm): 6.00 Numerical Aperture NA, Object Side: 0.0024 Horizontal Field of View @ Max Sensor Format: 134.9mm — 48.0 Number of Elements (Groups): 5(4) Wavelength Range (nm): 400 — 700 Type: M12 Imaging Lens Focal Length FL (mm): 6.00 Primary Magnification PMAG: 0.038X Maximum Sensor Format: 1/3′ Working Distance (mm): 150 — Mount: M12 x 0.5 (S-Mount) Aperture (f/#): f/8.0 Distortion (%): -12.17 @ Full Field Back Focal Length BFL (mm): 6.9 — 6.8 Coating Specification: &lambda,/4 MgF2 @ 550nm Entrance Pupil Position (mm): 3.12 Horizontal Field of View, 1/4′ Sensor: 96.5mm — 35.2 Object Space Principal Plane (mm): 6.98 Image Space Principal Plane (mm): 2.31 Field of View at Max Sensor Format: Horizontal: 135mm — 47.9
Vertical: 97.8mm — 35.6
Diagonal: 177.3mm — 60.7 IR Cut Filter: No Exit Pupil Position (mm): -9.11 Lens Wavelength Range: VIS
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
