Описание семейства продуктов
- Отличная передача в диапазоне 345 700 нм
- Идеально подходит для использования со светодиодами NUV и ртутными лампами
- Недорогая цельная конструкция

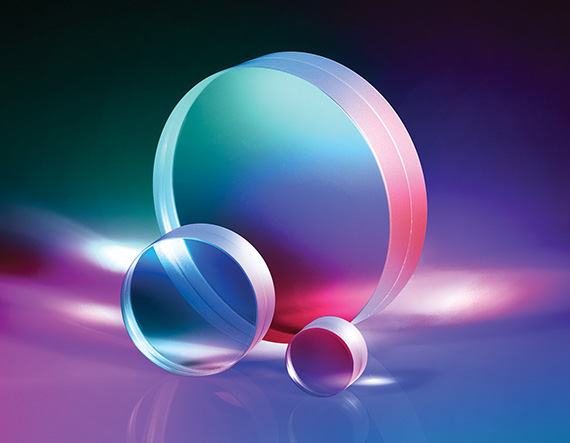

Наши ахроматические линзы TECHSPEC NUV специально разработаны для минимизации размера пятна полихроматического освещения в диапазоне 345 700 нм. Идеально подходит для использования во флуоресцентных приборах, а также для простой фокусировки обычных источников УФ-излучения, таких как ртутные дуговые лампы, УФ-светодиоды и тройные Nd:YAG-лазеры. Наши ахроматические линзы TECHSPEC для ближнего УФ-излучения имеют простую цементированную конструкцию и являются отличной альтернативой двойным и тройным линзам с воздушным промежутком для УФ-излучения. Линзы обеспечивают пропускание >90 % при 360 нм и обеспечивают > 50 % пропускание при 334 нм.
Технические характеристики
Diameter (mm): 6.25 +0.0/-0.025 Effective Focal Length EFL (mm): 30.00 Focal Length Tolerance (%): ±,2 Back Focal Length BFL (mm): 28.39 Focal Length Specification Wavelength (nm): 405.00 Clear Aperture CA (mm): 5.25 Centering (arcmin): Center Thickness CT 1 (mm): 2.00 Center Thickness CT 2 (mm): 1.00 Center Thickness Tolerance (mm): ±,0.1 Radius R1 (mm): 16.37 Radius R2 (mm): -16.37 Radius R3 (mm): -52.44 Edge Thickness ET (mm): 2.61 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-FK5 / F2HT Surface Quality: 40-20 f/#: 4.8 Numerical Aperture NA: 0.10 Coating: UV-VIS (345-700nm) Coating Specification: Ravg &le,1.5% @ 345 — 700nm Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Bevel: Protective bevel as needed Type: Achromatic Lens Wavelength Range (nm): 345 — 700
Regulatory Compliance RoHS 2015: Exempt REACH 201: Compliant Certificate of Conformance: View
