Описание семейства продуктов
- Формирование гауссовских лучей в профиль Top-Hat
- Квадратная форма выходного сигнала с одинаковой интенсивностью
- Конструкции для лазеров Nd:YAG с длиной волны 532 нм
- Совместимость с одномодовыми лучами

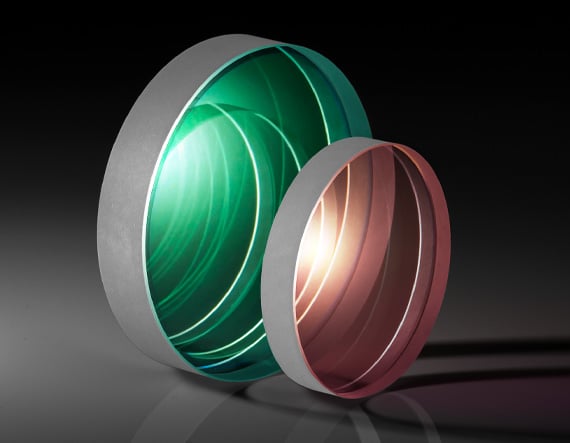

Формирователи дифракционного луча HOLO/OR представляют собой дифракционные оптические элементы (DOE), которые преобразуют лазерные лучи с почти гауссовым профилем в определенную двумерную форму с однородным распределением интенсивности при фокус линзы. Эти формирователи дифракционного луча доступны в двух типах: цилиндрические и стабильные цилиндрические. Цилиндрические формирователи луча имеют большую область передачи, но лучшее поведение при расфокусировке по сравнению со стабильными цилиндрическими формирователями луча. Формирователи дифракционного луча HOLO/OR используются в приложениях обработки материалов, включая лазерную резку, скрайбирование и абляцию, а также в приложениях освещения, таких как проверка пластин и литография.
Примечание. Дифракционные оптические элементы не предназначены для использовать за пределами их расчетной длины волны. Дифракционные оптические элементы будут иметь пониженные характеристики, если их поверхности загрязнятся маслом или другими веществами. При обращении с этой оптикой рекомендуется всегда использовать перчатки или напальчники.
Edmund Optics предлагает ряд дифракционных оптических элементов от HOLO/OR для лазерных приложений, в том числе:
- Дифракционные диффузоры: используются для преобразования входного лазерного луча в заданную форму с однородным распределением
- Дифракционные светоделители: используются для разделения входного лазерного луча на одномерный массив или двухмерную матрицу на выходе
- Формирователи дифракционного луча: используются для преобразования почти гауссового лазерного луча в заданную форму с равномерным распределением интенсивности с плоской вершиной.
- Дифракционные пробоотборники луча: используются для передачи входного лазерного луча при создании двух лучей более высокого порядка, которые могут быть используется для контроля мощных лазеров
- Дифракционные аксиконы: используются для преобразования входного лазерного луча в луч Бесселя, который может быть сфокусирован в кольцо
- Дифракционные вихревые фазовые пластины: используются для преобразования Пучок гауссового профиля к энергетическому кольцу в форме пончика
Технические характеристики
Clear Aperture CA (mm): 22.9 Coating: Laser V-Coat (532nm) Design Wavelength DWL (nm): 532 Diameter (mm): 25.40 +0.05/-0.15 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Thickness (mm): 3.00 ±0.1 Damage Threshold, Pulsed: See Link for More Details Input Beam Mode: SM TEM00, M² Output Shape: Square Full Angle At 1/e2 (mRad): 0.38 Transfer Region (mRad): 0.10 Overall Efficiency (%): 95 Input Beam Diameter, 1/e2 (mm): 5
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
