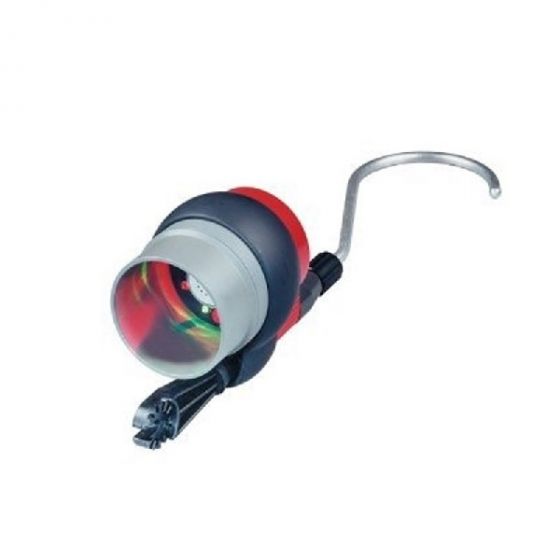

514242-2 Детектор напряжения мегомметра

Характеристики:

• Электронный, с красным светодиодом и звуковой индикацией
• 200–550 кВ
• Шплинты для крепления к универсальной горячей линии опоры
• 115 кВ
• от 230 до 500 кВ
• Семь моделей
• Непрерывный мониторинг
• Соответствие IEC

li>

• охватывающий диапазон от распределительного класса до напряжения линии электропередачи до 550 кВ
• Шесть электронных моделей с биперами и одна модель с белыми светодиодными индикаторами

Аксессуары:

• Чехол для переноски, винил
• Руководство по эксплуатации

Применение:

Все модели DETEX обеспечивают непрерывный мониторинг без выключателя. Они реагируют на минимальные напряжения между фазой и землей, как указано в стандартах ANSI C84.1, в соответствии с рекомендациями IEC для емкостных высоковольтных испытательных приборов.

Перед тестированием можно активировать самопроверку. на электронных детекторах одним нажатием кнопки. Тест имитирует приложение внешнего напряжения к зондовому электроду, что подтверждает работу зуммера и загорается красный светодиод.

Когда кнопка TEST отпущена, зеленый светодиод указывает на то, что детектор работает и готов к работе. использовать. Если во время тестирования присутствуют напряжения в пределах рабочего диапазона извещателя, зеленый светодиод гаснет, красный светодиод мигает и звучит звуковой сигнал до тех пор, пока извещатель не будет отключен от источника напряжения.

Описание:

Для использования в любой заземленной электрической системе детекторы напряжения DETEX доступны в семи моделях, которые охватывают диапазон от класса распределения до напряжения линии передачи до 550 кВ. Компания Megger предлагает шесть моделей электронных «биперов» и одну модель с белой светодиодной индикацией для лучшей видимости при тестировании в помещении.

Электронные детекторы типа «бипер» обеспечивают звуковую и визуальную индикацию наличия фазного переменного тока. напряжения в соответствии со стандартами ANSI C84.1-1982.

Модель на 6,9 кВ оснащена телескопической опорой. Все остальные модели приспособлены для универсального шлицевого монтажа на опоре линии электропередач, рассчитанной на напряжение тестируемой системы.

Электронные детекторы напряжения для использования на распределительных линиях напряжения (серия Кат. № 514360) обеспечивают один красный светодиод.

Детекторы, рассчитанные на напряжение линии передачи (серия № 514242), оснащены четырьмя светодиодами для улучшения видимости на больших расстояниях.

Детектор напряжения с белой светодиодной индикацией предназначен для внутренних испытаний заземленных систем переменного тока. Ряд ярких светодиодных индикаторов обеспечивает хорошую видимость в условиях плохого освещения. Во время тестирования наличие напряжения в пределах рабочего диапазона детектора будет загораться яркими светодиодными лампочками.

Встроенный пьезоэлектрический источник напряжения обеспечивает функцию тестирования, чтобы убедиться, что детектор работает перед использованием. Кнопка активирует самопроверку.

Детектор оснащен 48-дюймовым датчиком. Телескопическая штанга (1219 мм), откалиброванная и маркированная для напряжения в пределах номинальных значений извещателя. Эти разграничения помогают пользователю отрегулировать длину вехи, необходимую для безопасной работы. Штанга убирается до 34 дюймов (864 мм) для удобного хранения в виниловом футляре, когда она не используется.
