Описание семейства продуктов
- Ограниченная дифракционная эффективность
- Разнообразие вариантов покрытия
- Доступны полные данные по рецепту

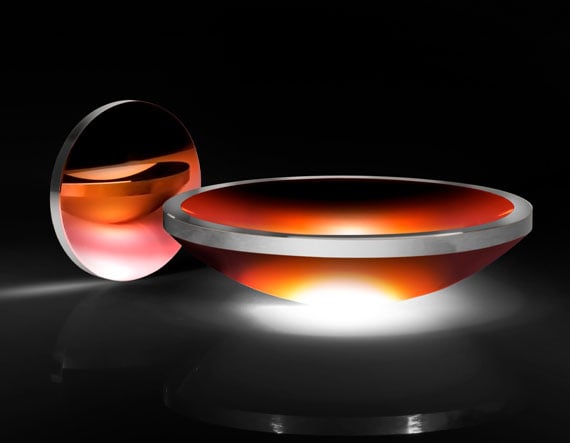

Наш инфракрасный датчик TECHSPEC Germanium ( ИК) Асферические линзы обеспечивают эффективность фокусировки с ограничением дифракции в широком спектральном диапазоне в средних и длинных волнах инфракрасного диапазона. Идеально подходящие для монохроматических источников света, таких как квантовые каскадные лазеры, эти линзы предлагают высокоэффективную альтернативу стандартным плосковыпуклым линзам.
Каждая асферическая линза доступна без покрытия или с вариантами покрытия BBAR. Непокрытый германий имеет коэффициент пропускания <50%, поэтому при выборе линзы без покрытия следует рассмотреть возможность нанесения специального просветляющего покрытия (AR). Каждая линза с покрытием BBAR обеспечивает пропускание более 95%, что делает ее идеальной для интеграции в различные OEM-приложения. По вопросам индивидуального дизайна или покрытия обращайтесь в наш отдел продаж.
Технические характеристики
Diameter (mm): 50.00 +0.0/-0.1 Effective Focal Length EFL (mm): 25.00 @ 4000nm Numerical Aperture NA: 1.00 Back Focal Length BFL (mm): 20.64 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Germanium (Ge) Aspheric Design Wavelength (nm): 4000 Coating: BBAR (8000-12000nm) Coating Specification: Ravg <,3.0% @ 8 — 12&mu,m Centering (arcmin): &le,5 Surface Quality: 60-40 Clear Aperture CA (mm): 45 Edge Thickness ET (mm): 2.5 Center Thickness CT (mm): 7.75 ±,0.10 f/#: 0.5 Bevel: Protective bevel as needed Edges: Diamond Turned Radius R2 (mm): 49.34 Shape of Back Surface: Concave Wavelength Range (nm): 8000 — 12000 Conjugate Distance: Infinite Asphere Figure Error, RMS @ 632.8nm: &lambda,/6
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
