Описание семейства продуктов
- Просветляющее покрытие для обеспечения <1,25% отражения на поверхность для 400–870 нм и для 890 1000 нм
- Прецизионная подложка из плавленого кварца
- Различные варианты покрытия: Без покрытия, MgF2, UV-AR, UV-VIS, VIS-EXT, VIS 0, YAG-BBAR, NIR I и NIR II

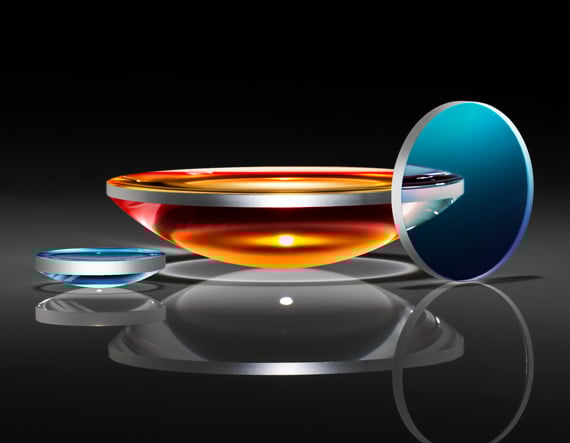

TECHSPEC UV Плавленый кварц, плосковыпуклый (PCX) Линзы имеют прецизионные характеристики и различные варианты покрытия на широкополосной подложке. Плавленый кварц обычно используется в приложениях от ультрафиолетового (УФ) до ближнего инфракрасного (БИК), а его низкий показатель преломления, низкий коэффициент теплового расширения и низкое содержание включений делают его идеальным для лазерных применений и суровых условий окружающей среды. Линзы TECHSPEC UV из плавленого кварца (PCX) имеют лучшие в отрасли характеристики диаметра и центрирования, что делает их идеальными для интеграции в требовательные приложения визуализации и наведения.
Технические характеристики
Diameter (mm): 50.00 +0.0/-0.025 Effective Focal Length EFL (mm): 100.00 @ 587.6nm Back Focal Length BFL (mm): 93.84 Coating: VIS-NIR (400-1000nm) Coating Specification: Rabs &le,0.25% @ 880nm
Ravg &le,1.25% @ 400 — 870nm
Ravg &le,1.25% @ 890 — 1000nm Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Quality: 40-20 Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Focal Length Tolerance (%): ±,1 Centering (arcmin): Center Thickness CT (mm): 9.00 ±,0.10 Edge Thickness ET (mm): 1.58 Radius R1 (mm): 45.85 Clear Aperture CA (mm): 49 f/#: 2 Numerical Aperture NA: 0.25 Type: Plano-Convex Lens Bevel: Protective bevel as needed Typical Energy Density Limit: 5 J/cm2 @ 532nm, 10ns Wavelength Range (nm): 400 — 1000 Damage Threshold, Reference: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 5 J/cm2 @ 532nm, 10ns
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
