Описание продукта Кронштейн Z продается отдельно для установки по оси Z. Для установки на стандартную макетную плату требуется нижняя переходная пластина, продаваемая отдельно. Описание семейства продуктов
- Четыре размера от 30 x 30 мм до 125 x 125 мм
- Доступны английские и метрические схемы отверстий
- Микрометрические и ходовые винты
- Легко конфигурируется в конфигурации XY и XYZ

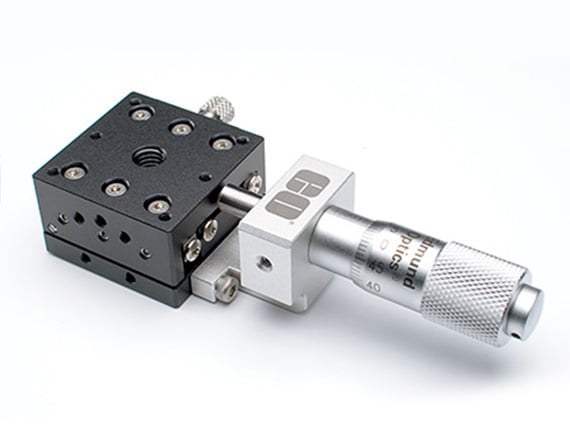

Этапы линейного перемещения TECHSPEC со скрещенными роликоподшипниками (модель Standard-Top) оснащены усовершенствованной системой направляющих со скрещенными роликоподшипниками, которая обеспечивает высокий уровень точность, жесткость и грузоподъемность. Эта усовершенствованная система направляющих позволяет этим столикам обеспечивать точное позиционирование с точностью по прямой линии 2 мкм. Этапы линейного перемещения TECHSPEC со скрещенными роликоподшипниками (модель Standard-Top) предназначены для интеграции с столиками других размеров, а также с столиками ручного перемещения TECHSPEC, обеспечивая повышенную гибкость и позволяя пользователю создавать любое количество осей в различных конфигурациях. Стандартная верхняя модель этих трансляторов доступна с английской конфигурацией отверстий TPI ¼,-20 и метрической моделью с центральным крепежным отверстием M6.
Все трансляторы относятся к классу 100 (ISO 5) совместимы с чистыми помещениями и доступны с микрометрическим или ходовым винтом с центральной или боковой конфигурацией привода. Приводы ходового винта имеют шаг 0,5 мм. Метрические микрометры имеют шаг 0,5 мм с делением 0,01 мм, а английские микрометры предлагают шаг 0,025 с делением 0,001 фута.
Кронштейны TECHSPEC для оси Z доступны для использования с нашими столиками перемещения для настройки собственного многоосевого XYZ. система позиционирования. Нижние переходные пластины TECHSPEC обеспечивают простой и удобный способ установки 30-мм и 40-мм столиков на стандартные макетные платы. Для наших 70-мм и 125-мм трансляционных столиков не требуется переходная пластина, которую можно установить непосредственно на макетные платы.
Технические характеристики
Type of Movement: Linear (X) Guide System: Crossed Roller Bearing Type of Drive: English Micrometer Drive Orientation: Center Drive Type: English Stage Size (mm): 40 x 40 Travel (inches): 0.5 Center Hole: ¼,-20 Construction: Aluminium Stage Leadscrew Pitch (mm): 0.635 Load Capacity (kg): 4 Mounting Threads: (1) ¼,-20, (4) 6-32, (8) 2-56 Stage Size (inches): 1.57 x 1.57 Straight Line Accuracy (&mu,m): 2 Pitch (arcsec): 30 Yaw (arcsec): 25
Regulatory Compliance RoHS 2015: Exempt Reach 224: Contains SVHC(s) Certificate of Conformance: View
