Дополнительные функции:
- Режим высокого удельного сопротивления
- Рабочий диапазон входного напряжения: от –8 В до +8 В
- Входное сопротивление: >, 100 ТОм параллельно с менее 3 пФ
- Входной ток смещения: <50 фА при 23°C. Удваивается примерно каждые 10 °C при повышении температуры окружающей среды в помещении.
- Шум входного напряжения: <,10 мкВ пик-пик, полоса пропускания от 0,1 до 10 Гц
- Выходное сопротивление: 10 кОм
- Режим низкого удельного сопротивления
- Рабочий диапазон входного напряжения: от –8 В до +8 В
- Входной импеданс: >,10 ГОм параллельно с менее 420 пФ
- Входной ток смещения: <100 пА
- Шум входного напряжения: <50 нВ пик-пик, полоса пропускания от 0,1 до 10 Гц
- Сопротивление входа-выхода: <30 Ом
- Конфигурация матрицы: четыре ряда по пять столбцов, один полюс
- Конфигурация контактов: форма A
- Вход источника тока: триаксиальный разъем с тремя проушинами, вход с высокого на низкий ±12 В, максимальный входной ток 100 мА.
- Примеры входных сигналов: четыре триаксиальных гнезда с тремя наконечниками. Внешняя оболочка имеет аналоговое заземление. Максимальная перегрузка по входу: ±12 В HI относительно аналогового заземления или защиты от аналогового заземления.
- Выход монитора тока: BNC с изолированной розеткой
- Измерительные выходы: пружинные клеммы. , принимает AWG. Провод № 18–№ 24, максимальная нагрузка: 1 мА.
- Максимальное синфазное напряжение: Аналоговая земля-земля: 30 Впик, синусоидальная волна от постоянного тока до 60 Гц
- Прогрев: Один час для номинальной точности.
- Изоляция: аналоговая земля-земля, более 1 ГОм параллельно с 150 пФ
- Температурный диапазон: рабочий: от 0 °C до 50 °C (32 °C). F до 122 °F), до 35 °C (92 °F) при относительной влажности 70%. Снижение относительной влажности на 3 % на градус Цельсия в диапазоне от 35 °C до 50 °C (от 95 °F до 122 °F)
- Хранение: от -25 °C до 65 °C (от 23 °F до 149 °F) )
- Высота: от 0 до 2000 м (от 0 до 6562 футов) над уровнем моря
- Степень загрязнения: 2
- Размеры: высота 25,40 мм × ширина 166,12 мм × 263,40 мм в длину (1,00 дюйма × 6,54 дюйма × 10,37 дюйма)
- Безопасность: NRTL внесен в список UL61010-1 и CAN/CSA C22.2 NO. 61010-1-12, UL 61010-2-030 и CAN/CSA-22.2 № 61010-2-030-12. Соответствует Директиве ЕС по низковольтному оборудованию
- ЭМС: Соответствует Директиве ЕС по ЭМС по ЭМС
li>
Время срабатывания
- Слабый ток: 1 мкс
- Напряжение: 60 мс
- Байпас LO R: 10 мс
Тип реле
- Слабый ток: Геркон
- Напряжение: полевой транзистор с оптической связью
- Байпас LO R: электромеханический с фиксацией
Ток управления реле
- Низкий ток: 16 мА
- Напряжение: 5 мА
- LO R байпас: 56 мА
Схема релейного привода
- Слабый ток: Прямой
- Напряжение: Прямой
- Байпас LO R: Электромеханический с фиксацией

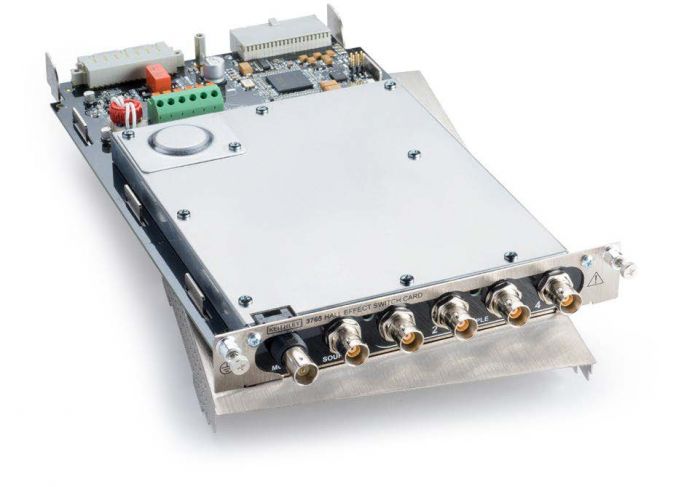

Карта Холла 3765 предназначена для тех, которые хотят собрать свои собственные экономичные тестовые системы Холла. Он также может стать основой полной системы на эффекте Холла. При использовании вместе с бесплатным программным обеспечением Keithley Hall Effect Test Suite (KHETS) модель 3765 легко сочетается с цифровыми мультиметрами Keithley, источниками тока и амперметрами. Плата и программное обеспечение KHETS используют преимущества встроенного цифрового мультиметра 3706A, поэтому для измерений не требуется внешний вольтметр.
3765 — это плата формирования сигнала, предназначенная для буферизации тестовых сигналов от образца Холла. к измерительной аппаратуре и для коммутации тока с источника на холловский образец. При использовании с базовым блоком Keithley 3706A модель 3765 обеспечивает возможность переключения для измерения напряжений Холла до 50 нВ и сопротивления образцов свыше 1012 Ом.
Все аксессуары, необходимые для подключения держателя образца, сканера, инструментов , и контроллер входят в комплект, что значительно упрощает подключение и сокращает время настройки. 3765 подключается непосредственно к образцу, а все приборы подключаются через GPIB к контроллеру. Программное обеспечение KHETS для измерения удельного сопротивления и измерения Холла доступно на веб-сайте.
Теперь 3765 может работать как в режиме низкого удельного сопротивления, так и в режиме высокого удельного сопротивления. В режиме высокого удельного сопротивления входной импеданс превышает 100 ТОм, входной ток смещения составляет менее 50 фА, а выходное сопротивление составляет 10 кОм. Диапазоны входного напряжения в обоих рабочих режимах составляют от –8 В до +8 В.
Если требуется более высокое напряжение, Keithley рекомендует использовать систему 6221/6517B. Кабели и пробные соединения должны быть тщательно спроектированы, чтобы в полной мере использовать возможности 3765. См. руководство Keithley по низкоуровневым измерениям для получения рекомендаций по проектированию этих соединений.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | New |
