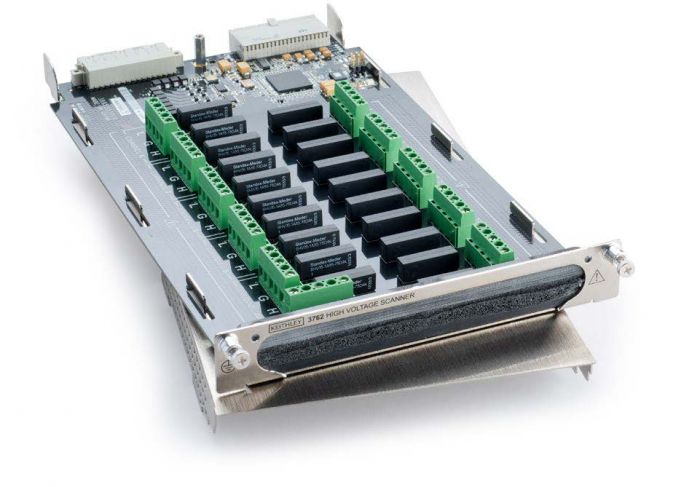

3762 Плата переключения Кейтли

Дополнительные функции:

• Каналов на карту: 10
• Конфигурация контактов: 2, форма A с выбираемым пользователем защитным экраном или защитным кожухом
• Тип разъема : Винтовые клеммы, максимальный размер провода #16AWG
• Ток управления реле: 80 мА на каждое реле, тип.
• Максимальные уровни переключения: 1000 В, 0,5 А, 10 Вт
• Максимальный несущий ток: 1 А постоянного или среднеквадратичного значения
• Срок службы контактов: >10∧8 замыканий (холодное переключение), >10∧6 замыканий (горячее переключение при 1000 В, 1 мА)
• Контактное сопротивление: &lt,200 мОм начальное, &lt,2 Ом для номинального срока службы
• Контактный потенциал: &lt,35 мкВ на контактную пару
• Прогрев: от одного часа до номинальная точность
• Время срабатывания: &lt,2 мс без учета основного блока
• Тип реле: 2 сухих геркона формы A
• Схема привода реле: Прямое
• Изоляция канала: >10∧10 Ом, <10 пФ
• Изоляция дифференциального входа: >10∧9 Ом, <10 пФ
• Изоляция синфазного входа : &gt,10∧9 Ом, &lt,150 пФ
• Напряжение синфазного сигнала: пиковое значение 1000 В
• Рабочая среда: от 0° до 50°C, относительная влажность 70% до 35 ° C
• Среда хранения: от –25° до 65° C
• Высота над уровнем моря: от 0 до 2000 м (от 0 до 6562 футов)
• Степень загрязнения : 2
• Размеры: 25,40 мм в высоту x 166,12 мм в ширину x 263,40 мм в длину (1,00 дюйма x 6,54 дюйма x 10,37 дюйма).
• Безопасность: NRTL внесен в список UL61010-1 и CAN/CSA C22.2 №. 61010-1-12, UL 61010-2-030 и CAN/CSA-22.2 № 61010-2-030-12. Соответствует Директиве Европейского Союза по низковольтному оборудованию
• ЭМС: Соответствует Директиве Европейского Союза по ЭМС

Модель 3762 коммутирует пиковое напряжение до 1000 В или ток до 0,5 А. допустимая нагрузка по току каждого контакта реле составляет 1 А. Двухполюсные реле переключают как цепь HI, так и цепь LO для измерений с полным плавающим потенциалом. Вход Guard, общий для всех каналов, предназначен для экранирования или в качестве защиты, управляемой одним прибором. Ограждения можно изолировать, удалив резисторы, установленные на каждом входе. Несколько коммутируемых защитных цепей можно получить, удалив перемычку и подключив защитную цепь к входной клемме LO. Модель 3760 не подключается к 6 общим шинам объединительной платы 3706A. Карты гирляндного подключения можно реализовать с помощью выходного канала.

Технические характеристики
