Дополнительные функции:
- Каналов на карту: 10
- Конфигурация контактов: Форма A. Сигнал LO является общим для всех 10 каналов и выходов. В открытом состоянии сигнал HI замыкается на сигнал LO в текущем режиме. В разомкнутом состоянии сигнал HI имеет высокое сопротивление в режиме напряжения.
- Тип разъема: SMA
- Ток управления реле: 16 мА/реле типично
- Схема управления реле: Прямой
- Максимальный уровень сигнала: 30 В, пик 100 мА (резистивная нагрузка)
- Срок службы контактов: >,10Λ6 замыканий при максимальном уровне сигнала, >,10Λ7 замыканий при холодном переключении или при низком уровни сигнала
- Контактное сопротивление: <1 Ом
- Контактный потенциал: <200 мкВ
- Ток смещения: <1 пА (<30 фА типичный )
- Полоса пропускания 3 дБ: типичная 1 МГц
- Прогрев: один час до номинальной точности
- Время срабатывания: <,1 мс, не считая основного блока
- Изоляция каналов: >10 Ом 14 Ом, <50 пФ
- Изоляция синфазного сигнала: >10 Ом 9 Ом, <150 пФ
- Напряжение синфазного сигнала: <30 В максимум.
- Коэффициент утечки по напряжению (режим напряжения): <100 фА на вольт (типичное значение)
- Работа: от 0 °C до 50 °C (от 32 °F до 122 °C). F), относительная влажность 70 % при температуре до 35 °C (95 °F), понижение номинальных характеристик относительной влажности на 3 % на каждый °C, от 35 °C до 50 °C, без конденсации
- Хранение: от −25 °C до 65 °C (от -13 °F до 149 °F)
- Высота: от 0 до 2000 м (от 0 до 6562 футов) над уровнем моря
- Степень загрязнения: 2
- Размеры: высота 25,40 мм, ширина 166,12 мм, длина 263,40 мм (1,00 дюйма x 6,54 дюйма x 10,37 дюйма)
- Безопасность: NRTL внесен в список UL61010-1 и CAN/CSA C22. 2 НЕТ. 61010-1-12, UL 61010-2-030 и CAN/CSA-22.2 № 61010-2-030-12. Соответствует Директиве Европейского Союза по низковольтному оборудованию
- ЭМС: Соответствует Директиве Европейского Союза по ЭМС
Доступные аксессуары
- 3761-BNC-SMA : Кабель SMA-BNC
- XXX Кабель SMA с низким уровнем шума, вилка-вилка
- 4801: Кабель BNC, вилка-вилка, малошумящий
- 4802-10: Малошумящий кабель BNC к кабелю без разъема, 10 футов.
- 4803: Комплект малошумящих кабелей BNC
Доступные услуги
- 3761-3Y-EW 1 -годовая заводская гарантия продлена до 3 лет с даты отгрузки
- 3761-5Y-EW 1-летняя заводская гарантия продлена до 5 лет с даты отгрузки

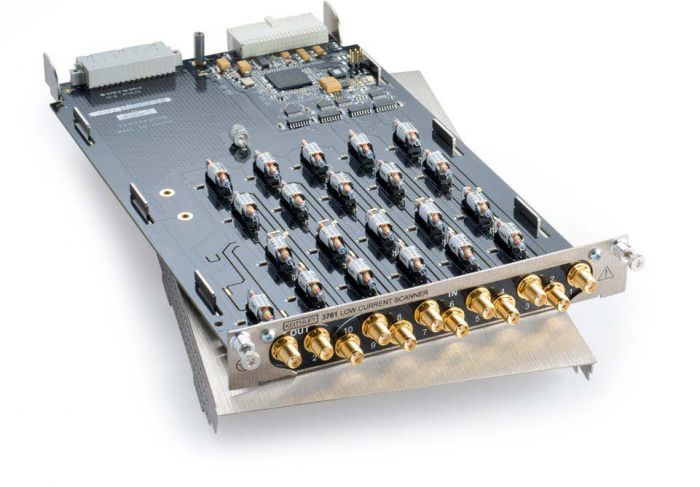

The Keithley 3761 обеспечивает качественное слаботочное переключение по доступной цене. Генерируемая ошибка смещения по току составляет <,1 пА, при типичной производительности <,30 фА. При использовании с источником напряжения и электрометром или пикоамперметром эта карта может легко автоматизировать измерения сопротивления изоляции, испытания на обратные утечки в полупроводниковых переходах или испытания на утечку затвора на полевых транзисторах.
Модель 3761 работает как в режиме тока, так и в режиме напряжения. . В текущем режиме текущий путь сохраняется, даже когда канал открыт. Это сокращает время зарядки кабеля между измерениями. В режиме напряжения вход разорван и имеет высокое сопротивление. Входные разъемы SMA для экранирования чувствительных измерений. Для совместимости с существующими конфигурациями 7158 и дополнительными кабелями Keithley, такими как 4801 и 4803, доступен кабель SMA «вилка-штекер BNC» (3761-BNC-SMA). два выхода позволяют подключить несколько карт сканера к одному измерительному прибору, что позволяет использовать до 60 каналов, а изолирующее реле на выходе HI сводит к минимуму взаимодействие между платами.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | New |
