Дополнительные функции:
- 60 двухполюсных или 30 четырехполюсных каналов для высокоскоростного сканирования
- 120 однополюсных каналов для однопроводного (общая сторона) ) измерения.
- Аналоговые реле подключения задней панели обеспечивают легкое соединение банков и плат.
- 200 В, 1 А, коммутируемый или 1,25 А переносимый сигнал, 15 Вт
- Время срабатывания реле <, 0,5 мс
- Полоса пропускания 20 МГц
- Идеально подходит для многоканального измерения ВАХ с помощью приборов SourceMeter® серии 2600A
- Долговечные реле с сухим герконом (>109 операций)
Технические характеристики:
- Количество каналов: 60 (двойной 1×30) или 120 однополюсных (двойной 1×60)
- Конфигурация карты: Мультиплексор
- Тип реле: Сухой геркон
- Конфигурация контактов: 1 форма A
- Макс. Напряжение: 200 В
- Макс. Коммутируемый ток: 1 А
- 2 независимых мультиплексора 1×30

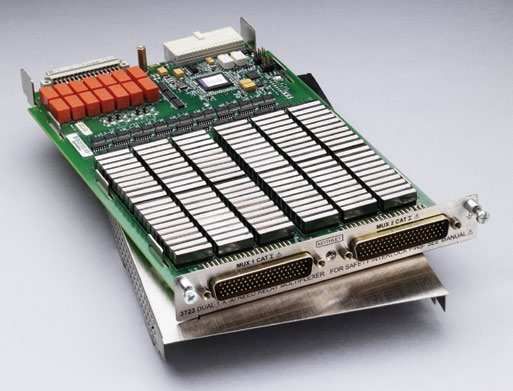

Модель 3723 предлагает два независимых банка высокоскоростных двухполюсных мультиплексоров 1×30, которые идеально подходят для приложения для высокоскоростного сканирования. Два банка могут быть автоматически подключены к объединительной плате мейнфрейма Series 3700A и дополнительному цифровому мультиметру через аналоговые реле соединения объединительной платы. Это соединение позволяет базовому блоку перенастроить модель 3723 как одиночный двухполюсный мультиплексор 1×60 или как одиночный однополюсный мультиплексор 1×120. Кроме того, она позволяет расширять систему от карты к карте для еще больших конфигураций.
Благодаря использованию высокоскоростных герконов с временем срабатывания менее 0,5 мс эта карта может соответствовать приложениям с высокими требованиями к пропускной способности. Еще одной особенностью модели 3723 является ее несимметричный однополюсный режим, который поддерживает до 120 каналов однопроводных измерений.
Модель 3723 использует два 78-контактных разъема D-sub для передачи сигналов. соединения. Для винтовых клемм используйте модель 3723-ST для двух- и четырехполюсных конфигураций или модель 3723-ST-1 для однопроводных приложений.
Технические характеристики
| Manufacturer | Keithley |
|---|
