Описание семейства продуктов
- Формирует гауссовские лучи в профиль Airy Disk
- Airy Disk можно сфокусировать на плоскую верхнюю точку
- Почти 100% эффективность
- AdlOptica &pi,Shaper Также доступны формирователи луча с плоской вершиной

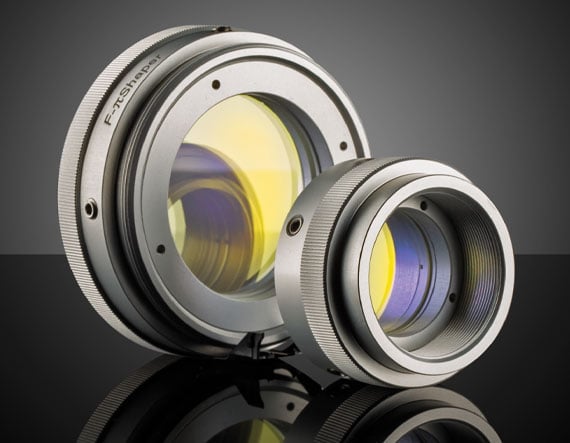

AdlOptica Focal-&pi,Shaper (piShaper) Q Формирователи луча с плоской вершиной используются для преобразования гауссовых лучей в воздушные дисковые профили, что позволяет контролировать распределение интенсивности лазерного пятна. Выходной пучок почти со 100% эффективностью принимает форму луча с плоской вершиной или кольцевой формы. Фокусировка луча после формирователя луча с плоской вершиной приводит к потере профиля плоской вершины в точке фокусировки. AdlOptica Focal-&pi,Shaper (piShaper) Q Формирователи луча с плоской вершиной представляют собой альтернативное решение, генерируя профиль луча в виде диска Эйри, который можно сфокусировать для получения плоской верхней точки. Эти формирователи луча имеют компактную конструкцию с внутренней и внешней резьбой, что упрощает их интеграцию в оборудование. Формирователи луча AdlOptica Focal-&pi,Shaper Q с плоской вершиной удобны для формирования луча в приложениях микрообработки, включая скрайбирование и сверление печатных плат, а также в приложениях микросварки. Доступно несколько моделей для длин волн Nd:YAG с совместимыми диаметрами входного луча от 3 мм до 23 мм.
Технические характеристики
Clear Aperture CA (mm): 20 Design Wavelength DWL (nm): 355, 532 Diameter (mm): 42.00 Model Number: πShaper_NUV_Q‑10 Length (mm): 29.00 Transmission (%): >99 Type: Beam Shaper Weight (g): 50 Wavelength Range (nm): 335 — 560 Input Beam Diameter, 1/e2 (mm): 8 — 12 Maximum Input Power, CW (kW): 0.2 Inner Thread: M30 x 0.75 Outer Thread: M30 x 0.75 Compatible Adapter: #12-322 Input Beam Mode: TEM00 Typical Input Beam Mode Quality, M2: Input Beam Divergence (mrad): ±,20
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
