Описание семейства продуктов
- Объектив C-Mount размером до 2/3 дюйма
- До 7,5 мегапикселей, датчики с размером пикселя 2,8 мегапикселя
- Жидкий объектив обеспечивает динамическую автофокусировку
- Фокусное расстояние от 12 мм до 50 мм

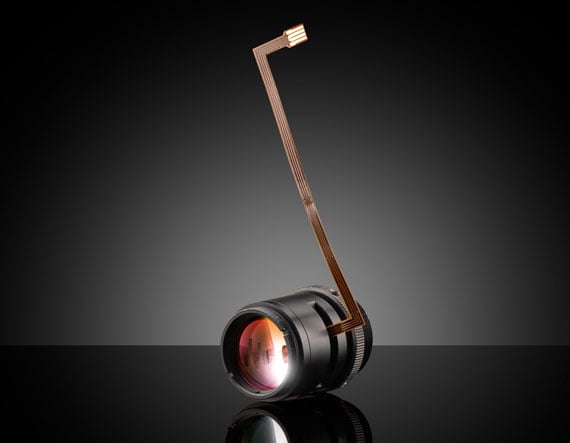

Жидкостные линзы TECHSPEC Объективы с фиксированным фокусным расстоянием серии Cx имеют встроенную жидкостную линзу, обеспечивающую быструю автофокусировку. Сочетание нашей оптической конструкции с высоким разрешением и жидкостной линзы обеспечивает быструю электронную фокусировку с превосходными характеристиками изображения. Конструкция C-Mount упрощает интеграцию в приложения машинного зрения и автоматизации производства. Объективы с фиксированным фокусным расстоянием TECHSPEC Liquid Lens серии Cx имеют модульную трехкомпонентную конструкцию корпуса, обеспечивающую легкий доступ и замену встроенной жидкостной линзы. Для получения дополнительной информации о документации или вопросов, касающихся простоты сборки и поддержки конструкции, ознакомьтесь с нашими краткими руководствами по началу работы, руководствами по эксплуатации объективов или обратитесь в службу технической поддержки.
Примечание. Для работы требуются драйвер и программное обеспечение, которые необходимо приобретать отдельно. если используемая камера не имеет возможности управления жидким объективом. В комплект Electronics Development Kit (#17-123) включены различные драйверы и программное обеспечение. Индивидуальные драйверы также можно приобрести отдельно, если программное обеспечение не требуется (#12-247 или #12-248).
Жидкие линзы TECHSPEC серии Cx Объективы с фиксированным фокусным расстоянием также доступны без жидкостных линз, как TECHSPEC Cx Серия объективов с фиксированным фокусным расстоянием. Эта автономная модульная конструкция из трех частей без жидкостной линзы позволяет интегрировать другие аксессуары, такие как держатели фильтров и апертуры. Дополнительные аксессуары для линз Cx Lens можно приобрести отдельно.
Edmund Optics создала семейство высокоэффективных оптических конструкций (семейство C Series) и разработала 6 специализированных оптико-механических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Fixed Length (mm): 38.08 Horizontal Field of View, 1/2′ Sensor: 42.4mm — 9.6 Horizontal Field of View, 2/3′ Sensor: 58.3mm — 13.2 Filter Thread: M25.5 x 0.50 with adapter #89-941 Maximum Diameter (mm): 30 Outer Diameter (mm): 30 Weight (g): 51 Horizontal Field of View, 1/3′ Sensor: 31.7mm — 7.2 Maximum Rear Protrusion (mm): 0 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.0148 Number of Elements (Groups): 8 (7) Note: Separate driver not included. Electronic development kit #17-123 recommended. When using a Maxim driver board (#12-247, #12-248, or #17-172) the jumper at ST2 must be removed before use to ensure optimal performance and product lifetime. Watch this video for more information. Horizontal Field of View, 1/1.8′ Sensor: 47.7mm — 10.8 Horizontal Field of View, 1/2.5′ Sensor: 38.4mm — 8.7 Type: Fixed Focal Length Lens Focal Length FL (mm): 35.00 Primary Magnification PMAG: 0.169 Maximum Sensor Format: 2/3′ Working Distance (mm): 225 — Mount: C-Mount Aperture (f/#): f/5 Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 25.16 Object Space Principal Plane (mm): 25.08 Image Space Principal Plane (mm): -21.66 Field of View at Max Sensor Format: Horizontal: 53mm — 14
Vertical: 39.7mm — 10.5
Diagonal: 66.4mm — 17.5 Maximum Distortion (%): -0.01 Integrated Liquid Lens Model: Corning® Varioptic® A-39N0 Exit Pupil Position (mm): -21.58 Lens Wavelength Range: VIS Imaging Lens Type: Integrated Liquid Lens to Adjust Focus Electronically
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
