Описание семейства продуктов
- Компактный общий размер для системной интеграции
- Конструкция из латуни для высокой жесткости и грузоподъемности до 15 кг
- Совместимость со всеми ступенями TECHSPEC

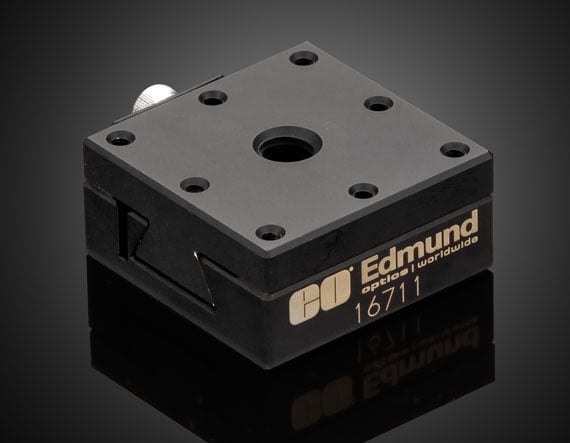

Таблицы типа «ласточкин хвост» TECHSPEC с высокой грузоподъемностью представляют собой компактное и экономичное решение для линейной регулировки в оптической системе. Эти столики имеют конструкцию из латуни высокой жесткости и механизм с шестигранным приводом, что обеспечивает низкий профиль и компактный общий размер с вариантами грузоподъемности 5, 10 и 15 кг. Отсутствие натяжных пружин и встроенный замок с внешней пластиной обеспечивают устойчивость к вибрации и повышают устойчивость. Ступени типа «ласточкин хвост» TECHSPEC с высокой грузоподъемностью идеально подходят для систем обработки изображений и лазерной оптики, которые требуют встроенных низкопрофильных линейных регулировок в сложных условиях. Эти этапы имеют расположение болтов, которое совместимо со всеми TECHSPEC и сопоставимыми метрическими и английскими этапами.
Технические характеристики
Type of Movement: Linear (X) Guide System: Dovetail Type of Drive: Lead Screw Drive Orientation: Center Drive Type: English Stage Size (mm): 30 x 30 Travel (mm): 8 Travel (inches): 0.31 Construction: Matte Black Finish Brass Leadscrew Pitch (mm): 0.5 Load Capacity (kg): 5 Mounting Threads: (1) ¼-20, (8) 2-56 Stage Size (inches): 1.18 x 1.18 Straight Line Accuracy (&mu,m): 10 Included Hardware: 4X 2-56, 5/16’L Socket Head Cap Screws, 1X 3mm Allen Wrench, 1X 2.5mm Allen Wrench
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
