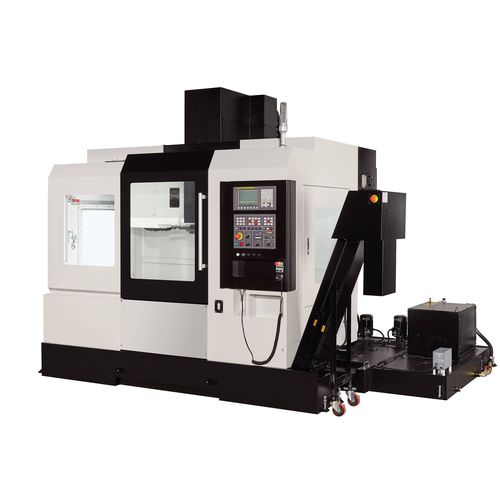

MICROCUT Linear Way VMC спроектирован и создан для удовлетворения постоянно растущих требований к мощным и надежным станкам с высокой эффективностью и высокой точностью обработки. В серии MICROCUT M используются линейные направляющие роликового типа, высокоточный главный шпиндель с устойчивостью к тепловому расширению, а также прочная и компактная конструкция с высокой долговечностью. В зависимости от потребностей обработки различные длины хода и большая производительность удовлетворяют любым требованиям.
Технические характеристики
ХарактеристикиКоличество осей3 осиОриентация шпинделя вертикальныйОбрабатываемый материалдля алюминия, для стали, для нержавеющей сталиКрепление шпинделяBT 40, CAT40Количество инструментальных станций24 инструментаПрименениедля автомобильной промышленности, для крупных заготовок, для пресс-форм, для пресс-форм , для производства мелких деталей, для небольших заготовок, для лопаток турбинДругие характеристикикомпактный, HSC, для высокоточной резки, нарезания резьбыХод перемещения
800 мм (31 дюйм)
Ход по оси Y
500 мм (20 дюймов)
Ход по оси Z
500 мм (20 дюймов)
Скорость вращения
10 000 об/мин, 12 000 об/мин, 15 000 об/мин (62 832 рад/мин-1)
Мощность
7,5 кВт, 11 кВт (10,2 л.с.)
Рабочая подача, ось X
30 000 мм/мин (20 дюймов/с)
Рабочая подача Ось Y
30 000 мм/мин (20 дюймов/с)
Грузоподъемность стола
450 кг (992 фунта)
Вес инструмента (макс.)
7 кг (15,4 фунта)
Точность позиционирования
0,01 мм (0 дюймов)
Повторяемость диапазон>
0,01 мм (0 дюймов)
Время смены инструмента
1,6 с, 1,9 с
Вес
5750 кг (12 676,58 фунтов)
Общая длина
3950 мм (155,5 дюйма)
Общая ширина
2300 мм (90,6 дюйма)
Общая высота
2950 мм (116,1 дюйма)
