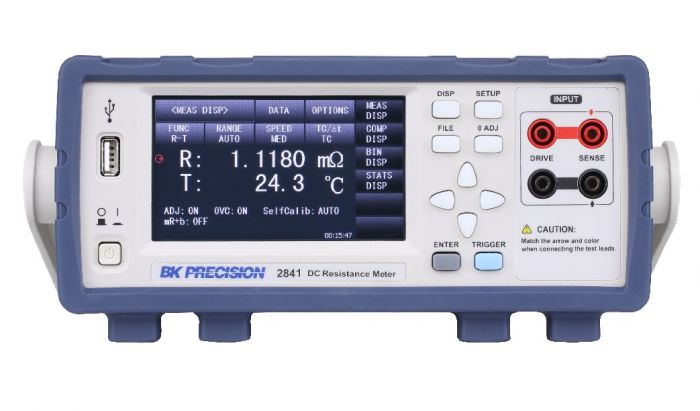

2841 BK Прецизионный измеритель сопротивления

Характеристики:

• Диапазон отображения: от 0,1 мкОм до 100 МОм
• Базовая точность: 0,01%
• Разрешение измерения: 0,1 мкОм

>

• Отображаемые цифры: 5 1/2
• Функции: R, RT, T, LPR, LPR-T
• Диапазоны измерения сопротивления: 11 + Авто
• Температурная компенсация: √
• Количество ячеек для результатов: 10
• 4,3-дюймовый цветной сенсорный экран
• 4-проводные измерительные провода Кельвина в комплекте
• Измерение температуры с коррекцией
• Режим сопротивления низкой мощности для защиты ИУ
• Ручной или автоматический выбор диапазона
• Регулируемая скорость измерения для быстрого считывания или повышения точности

li>

• Быстрая скорость измерения до 20 мс/показание для увеличения производительности
• Компенсация напряжения смещения (OVC)
• Компенсация кабеля (0 ADJ)
• Функция сравнения BIN для сортировки компонентов по 10 ячейкам
• Сортировка по ячейкам со статистическими измерениями
• Сохранение/вызов 30 настроек прибора
• Захват экрана на USB привод
• Выбираемый сетевой фильтр
• Задержка срабатывания
• Интерфейс обработчика для простой интеграции с обработчиком компонентов
• Стандартный RS232, USB (USBTMC и виртуальный COM), а также интерфейсы LAN

Прилагаемые аксессуары

• Шнур питания переменного тока, руководство пользователя, измерительные провода Кельвина (TLDK1), датчик температуры TPTC2 (модель 2841), отчет об испытаниях и сертификат калибровки

Применения

• Проверка компонентов: Измерение сопротивления обмоток двигателя и трансформатора, контактов реле и переключателей, а также другие токопроводящие материалы и компоненты. 4-проводные измерительные провода Кельвина входят в комплект обеих моделей.
• Проверка печатных плат: высокая точность измерителей сопротивления делает их подходящими для измерения сопротивления дорожек и поиска коротких замыканий на печатных платах.

Измеритель сопротивления постоянного тока 2841 отличается высокой точностью и разрешением измерений в миллиомном диапазоне. Оба измерителя идеально подходят для измерения контактного сопротивления реле, переключателей и дорожек печатных плат, обычно за пределами диапазона сопротивления мультиметров. Яркий 4,3-дюймовый TFT Цветной сенсорный ЖК-экран и клавиатура обеспечивают интуитивно понятное управление.

Модель 2841 отличается расширенным диапазоном, точностью, измерением температуры и функциями. Измерение материалов с низким удельным сопротивлением с компенсацией напряжения смещения для уменьшения влияния термоЭДС. Обнаружение ошибок кабеля. отображает сообщение, когда одна из клемм разомкнута, что помогает выявить неисправные измерительные провода или плохой контакт, что может привести к ненадежным измерениям.

Теперь 2841 включает две функции температурной компенсации: коррекцию (TC) и преобразование. Функция TC корректирует изменения температуры окружающей среды, которые вызывают разные измерения сопротивления одного и того же компонента. Функцию преобразования температуры можно использовать для оценки сопротивления катушки до и после работы для расчета изменения температуры. Эти дополнительные функции делают модель 2841 идеальной для оценки катушек, обмоток двигателей, трансформаторов, приводов и проводящих материалов.

Оба измерителя имеют режимы измерения сопротивления с низким энергопотреблением (LPR) и переменную скорость измерения, которые подходят для широкого спектра приложений Интерфейс обработчика с возможностями высокоскоростного измерения позволяет серии 2840 оценивать большое количество компонентов и интегрироваться в автоматизированную испытательную систему.

Интуитивно понятный пользовательский интерфейс

Сенсорный экран и клавиши обеспечивают удобный интерфейс для быстрой и точной настройки параметров. Обе модели также поддерживают масштабирование одним касанием для улучшения удобочитаемость отображаемых измерений.

Функция сортировки бинов

Быстрая сортировка компонентов с использованием 10 бинов 2841. Результаты можно отобразить на экране или вывести через интерфейс обработчика. Верхний и нижний пределы для каждого бина могут быть установлены в абсолютном режиме или в режиме допуска.

Температурная коррекция

Теперь 2841 может компенсировать изменения температуры с помощью известного температурного коэффициента удельного сопротивления компонента. , Это позволяет повысить точность сравнения между компонентами, которые измеряются при разных температурах.

Удаленное управление ПК

Интегрируйте свой измеритель сопротивления постоянному току в автоматизированную испытательную систему и управляйте им с ПК, используя через интерфейс RS232 или USB. 2841 поддерживает работу в локальной сети с интерфейсом веб-браузера, что позволяет пользователям удобно настраивать, контролировать или отслеживать основные параметры.

Измерение LPR (низкого сопротивления мощности)

В стандартном режиме измерения сопротивления (LPR OFF) большой ток возбуждения (макс. 1 А) может повредить чувствительные компоненты или цепи. Режим LPR защищает тестируемое устройство, ограничивая максимальную подаваемую мощность.

Компенсация напряжения смещения (OVC)

OVC переключает полярность и усредняет показания прямой и обратной полярности. Это позволяет выполнять точные измерения, сводя к минимуму неблагоприятное воздействие термоЭДС или небольших смещений в цепи (например, из-за диэлектрической абсорбции конденсатора при измерении дорожки печатной платы).

Технические характеристики
