Характеристики:
- генератор функций 16 МГц
- генератор импульсов 10 МГц
- 40 Мвыб/с макс. скорость выборки
- Генератор последовательности импульсов
- До 65 000 точек сигналов произвольной формы
- Мощные возможности модуляции
- Встроенные генераторы триггеров
- Waveform Manager Plus для программного обеспечения Windows®
- Переключение тонов
- Вызов нескольких стандартных форм сигналов из внутренней памяти
- Интерфейсы RS-232 и GPIB

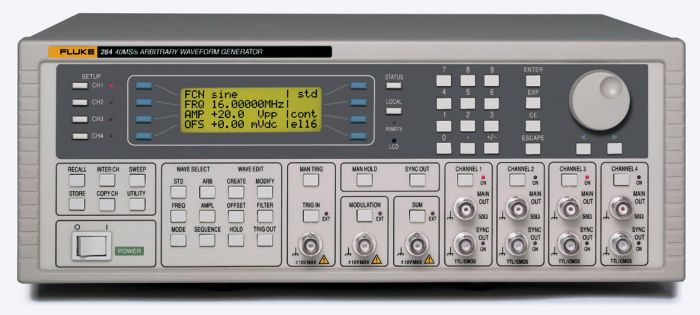

Fluke 284 — это высокотехнологичный 12-разрядный генератор сигналов произвольной формы, способный воспроизводить сигналы практически любой формы. Настоящая архитектура с переменной тактовой частотой используется с тактовыми частотами от 0,1 Гц до 40 МГц. Это позволяет избежать джиттера тактовых импульсов, связанного с генераторами сигналов произвольной формы DDS, и позволяет связывать, зацикливать и секвенировать формы сигналов.
Эта архитектура позволяет избежать джиттера тактовых импульсов, связанных с генераторами сигналов произвольной формы DDS, и позволяет связывать, зацикливать и секвенировать формы сигналов. Волновые формы могут быть определены с использованием до 4096 точек по вертикали и от 4 до 64 тыс. точек. Сигналы произвольной формы могут воспроизводиться с заданной частотой сигнала, периодом или частотой дискретизации.
Генератор функций
Каждый канал может работать как полноценный генератор функций DDS. Высококачественные синусоидальные, косинусные, гаверкосинусные, гаверкосинусные и прямоугольные сигналы доступны в диапазоне частот от 1 мГц до 16 МГц. Треугольные, пилообразные и синусоидальные (x)/x сигналы доступны в диапазоне частот от 0,1 мГц до 500 кГц.
Генератор импульсов
Каждый канал может генерировать не только импульсы, но и сложные последовательности импульсов. . Можно быстро определить последовательность до 10 импульсов, при этом каждый импульс имеет собственную амплитуду, ширину и задержку.
Затем можно воспроизвести всю последовательность импульсов с заданной пользователем частотой повторения. Там, где требуются импульсы с переменным временем нарастания, можно использовать полную функцию произвольной формы.
Fluke 284 сочетает в себе несколько функций генератора сигналов в одном приборе. Его обширные возможности моделирования сигналов включают в себя сигналы произвольной формы, генератор функций, генератор импульсов/последовательности импульсов, генератор развертки, генератор триггера, генератор тона и источник амплитудной модуляции.
Технические характеристики
| Manufacturer | Fluke |
|---|---|
| Condition | Used |
| Frequency | 16 MHz |
