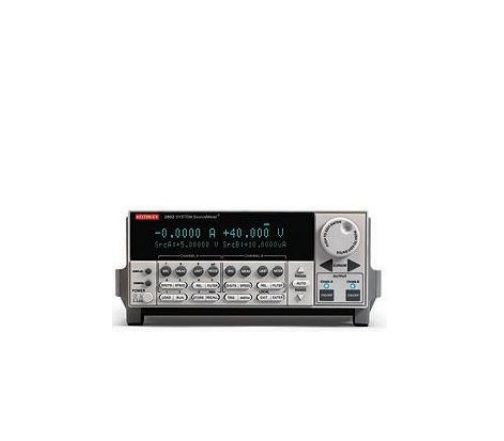

2602 Источникомер Кейтли

Возможности:

• TSP-Link позволяет подключать несколько приборов серии 2600 в конфигурации ведущий/ведомый, что обеспечивает неограниченную масштабируемость
• Встроенный обработчик тестовых сценариев обрабатывает и запускает сложные последовательности от прибора — дает вам до 10 раз большую пропускную способность
• позволяет создавать пользовательские функции измерения для таких компонентов, как варисторы, диоды и BJT / FET, или тесты на основе алгоритмов, такие как свипирование ВАХ с соответствием мощности, линейностью и последовательности испытаний на фиксацию, а также тесты на тепловую реакцию.
• Хранение до 50 000 строк кода TSP и более 200 000 показаний в 16 МБ энергонезависимой памяти.
• Одновременное измерение I и V на каждом канале при >10 000 отсчетов/с. Выполнение полного цикла измерения источника на любом канале всего за 200 мкс.
• Обеспечьте воспроизводимую синхронизацию и высокую пропускную способность с помощью функции высокоскоростного автоматического выбора диапазона.
• GPIB, RS-232 и 14- битовые порты цифрового интерфейса ввода/вывода являются стандартными
• Диапазон измерения тока (на канал) от 1 пА до 3 А
• Диапазон источника тока (на канал) от 5 пА до 3 А
• Базовая точность программирования тока 0,03 %
• Базовая точность измерения тока 0,02 %
• Диапазон измерения напряжения (на канал) от 1 мкВ до 40 В
• Диапазон источника напряжения (на канал) от 5 мкВ до 40 В
• Базовая точность программирования напряжения 0,02%
• Базовая точность измерения напряжения 0,015%
• Показания в память 10 000/с
• Развертка изменение источника и чтение в память 5 500/с
• Смена источника развертки и чтение в GPIB 3 600/с
• Точные показания в GPIB 1 100/с
• Точечная смена источника и чтение в GPIB 880/с
• Импульсная способность Минимальный импульс источника/измерителя 200 мкс

Технические характеристики:

• 40 Вт
• 40 В
• 3 A

Измеритель источника Keithley 2602 позволяет создавать точные источники постоянного, импульсного и низкочастотного переменного тока. — Измеряйте тесты быстрее, проще и экономичнее, чем когда-либо прежде. Keithley 2602 имеет в два раза большую плотность каналов измерения источника, чем модель 2601, в корпусе того же размера, поэтому вы можете сконфигурировать многоканальные системы в очень небольшом пространстве стойки. Каждый канал мощностью 40 Вт и током 3 А электрически изолирован для обеспечения высокой достоверности измерений и гибкости проводки.
