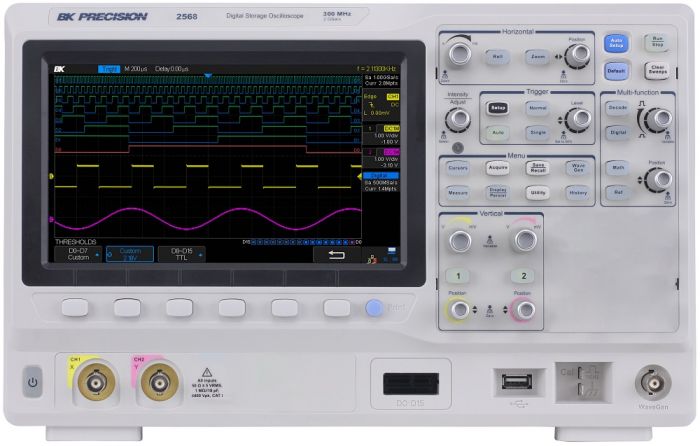

2568 BK Прецизионный цифровой осциллограф

Дополнительные характеристики:

• Полоса пропускания: 300 МГц
• 2 канала
• 16 цифровых каналов с логическим анализатором (обновление MSO)
• Декодирование последовательной шины с поддержкой протоколов I²C, SPI,
• UART/RS232, CAN и LIN (обновление декодирования)
• Генератор сигналов произвольной формы и функций 25 МГц (обновление AWG)
• Большой 8-дюймовый широкоэкранный дисплей с 256-уровневым цветовым градиентом
• Скорость захвата сигнала 140 000 осц./с
• Компактный и легкий
• Высокий ускоренная аппаратная функция тестирования «годен/не годен» и маскирование
• Функция сегментированной записи формы сигнала истории сбора данных (длина записи до 80 000 кадров)
• Типы запуска: фронт, наклон, импульс, видео,
• Window, Runt, Interval, Dropout, Pattern, Serial
• БПФ, включая семь других математических функций: сложение, вычитание, умножение, деление, интегрирование, дифференциал и квадратный корень.
• 36 автоматических измерений, поддерживающих статистику, стробирование, математические, исторические и эталонные измерения.
• Многоязычный пользовательский интерфейс и встроенная контекстно-зависимая справка.
• Поставляется программное обеспечение для удаленного управления ПК
• USB-порт на передней панели для сохранения и вызова осциллограмм, настроек и снимков экрана
• Стандартный USB-порт для подключения к локальной сети и USBTMC
• Выбор 50 Ом и 1 МОм входной муфты
• Три года гарантии

Технические характеристики

Примечание. Все технические характеристики относятся к блоку после стабилизации температуры в течение 30 минут в течение диапазон температуры окружающей среды 23 °C ± 5 °C.

Эксплуатационные характеристики

• Полоса пропускания: 300 МГц
• Типичное время нарастания: &lt, 1,2 нс
• Частота дискретизации: 2 Гвыб/с (один канал), 1 Мвыб/с (двухканальный)
• Входные каналы: 2 аналоговых канала
• Цифровые: 16 (модели -MSO или с обновлением до LA2560)
• Глубина памяти: 140 МБ (один канал), 70 МБ (двухканальный)
• Скорость обновления сигнала: 140 000 осц./с

>

• Ограничения аппаратной полосы пропускания: 20 МГц
• Входная связь: постоянный ток, переменный ток, земля
• Входное сопротивление: 1 МОм ± 2% || (22 пФ ±3 пФ) 50 Ом ± 2%
• Изоляция между каналами: по постоянному току — макс. ширина полосы &gt, 35 дБ

Система сбора данных

• Обнаружение пикового значения: &gt, 1 нс
• Среднее значение: 4, 16, 32, 64, 128, 256, 512, 1024
• Расширенное разрешение (Eres): 0,5 , 1, 1,5, 2, 2,5, 3 бита по выбору
• Интерполяция: Sin(x)/x, линейная

Вертикальная система

• Разрешение по вертикали: 8 бит
• Чувствительность по вертикали: от 500 мкВ/дел до 10 В/дел (1-2-5)
• Максимальное входное напряжение: 1 МОм: &lt, 400 Vpk, 50 Ом: &lt, 5 В среднекв.
• Погрешность усиления по постоянному току: ±3%: от 5 мВ/дел до 10 В/дел, ±4%: &lt, 2 мВ/дел

Горизонтальная система

• Диапазон временной развертки: от 2,0 нс/дел до 50 с/дел.
• Точность временной развертки: ±25 ppm
• >Ch to Ch Deskew Range: &lt,100 ps

Система запуска

• Режимы: автоматический, нормальный, одиночный
• Связь по постоянному току , AC, подавление НЧ, подавление ВЧ, подавление шума Каналы 1–4
• Уровень запуска: Внутренний: ±4,5 дел. от центра, Внешний: Внешний: ±0,6 В, Внешний/5: ±3 В
• Диапазон удержания: от 100 нс до 1,5 с
• Типы: фронт, наклон, импульс, видео, окно, интервал, выпадение, рант, шаблон
• Последовательный запуск: I²C, SPI, UART/RS232, CAN, LIN

Курсоры

• Режим: ручной, отслеживание
• Измерения: ΔT, 1 /ΔT, X2, X1, ΔV, Y2, Y1

Математика сигналов

• Математические операции: сложение, вычитание, умножение, деление, БПФ, производная, Интегральный, квадратный корень
• БПФ: окна: прямоугольный, Блэкмана, Ханнинга, Хэмминга, плосковершинный

Измерения формы сигнала

• Напряжение: Vpp , Vmax, Vmin, Vamp, Vtop, Vbase, Mean, Cmean, Stdev, Cstd, Vrms, Crms, FOV, FPRE, ROV, RPRE, Level@Trigger
• Время: +SR, -SR, Период , Freq, +Width, -Width, Rise, Fall, BWidth, +Duty, -Duty, Time@Mid
• Delay: Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFF, Skew
• Статистика: текущее, среднее, минимальное, максимальное, стандартное отклонение, количество
• Стробирование: временная область

Интерфейс ввода/вывода

• Стандарт: USB-хост, USB-устройство, локальная сеть, Пройдено/Не пройдено, Выход триггера
• Пройдено/Не пройдено: 3,3 В TTL-выход

Система отображения

• Дисплей: 8-дюймовый цветной TFT-LCD, разрешение 800 x 480
• Режим отображения волн: векторы, точки
• Постоянство: выкл., бесконечное, 1 сек, 5 сек, 10 сек, 30 сек
• Градиенты интенсивности: 256 уровней
• Язык: английский, французский, японский, корейский, немецкий, русский, итальянский, португальский, китайский (упрощенный) , традиционный китайский

Окружающая среда и безопасность

• Температура: Рабочая: от 10 °C до +40 °C
• Хранение: -20 °C до +60 °C
• Влажность Эксплуатация: относительная влажность 85 %, 40 °C, 24 часа
• Хранение: относительная влажность 85 %, 65 °C, 24 часа
• Высота при эксплуатации: 3000 м
• Хранение: 15 266 м

Общие

• Требования к электропитанию: от 100 до 240 В переменного тока, кат. II, 50 ВА макс., от 45 Гц до 440 Гц
• Размеры: (Ш x В x Г) 13,8 x 5 x 8,8 дюймов (352 x 128 x 224 мм)
• Вес: (4 канала) 7,9 фунта (3,6 кг), (2 канала) 7,5 фунта (3,4 кг).
• Входящие в комплект аксессуары: Пассивные датчики (по одному на канал), шнур питания, сертификат калибровки, Кабель связи USB (тип A–B).
• Дополнительные аксессуары: 16-канальный цифровой логический пробник (LP2560)

Система запуска

Триггер по фронту

• Наклон: нарастание, спад, нарастание и спад
• Источник: линия CH1–CH4/EXT/(EXT/5)/AC

Триггер наклона

• Наклон: рост, спад
• Предельный диапазон: &lt,, &gt,, &lt, &gt,, &gt, &lt,
• Временной диапазон: от 2 нс до 4,2 с
• Разрешение: 1 нс

Запуск по ширине импульса

• Полярность: +wid, -wid
• Предельный диапазон: &lt,, &gt,, &lt, &gt,, &gt, &lt,
• Диапазон длительности импульса: от 2 нс до 4,2 с
• Разрешение: 1 нс.

Запуск по видео

• Стандарт сигнала: NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Пользовательский
• Синхронизация: Любая, Выбор
• Условие запуска: Линия, Поле

Запуск окна

• Тип окна: Абсолютный, Относительный

Интервал запуска

• Наклон: Возрастающий, Падающий
• Предельный диапазон : &lt,, &gt,, &lt, &gt,, &gt, &lt,
• Временной диапазон: от 2 нс до 4,2 с
• Разрешение: 1 нс

Триггер отключения

• Тайм-аут: тип Edge, State
• Наклон: нарастание, спад
• Временной диапазон: от 2 нс до 4,2 с
• Разрешение: 1 нс

Триггер Runt

• Полярность: +wid, -wid
• Предельный диапазон: &lt ,, &gt,, &lt, &gt,, &gt, &lt,
• Временной диапазон: от 2 нс до 4,2 с
• Разрешение: 1 нс

Триггер шаблона

• Настройка шаблона: неверный, низкий, высокий
• Логика: И, ИЛИ, НЕ-И, ИЛИ-ИЛИ
• Предельный диапазон: &lt,, &gt,, &lt, &gt,, &gt, &lt,
• Временной диапазон: от 2 нс до 4,2 с
• Разрешение: 1 нс

Последовательный Запуск

Запуск I²C

• Условие: запуск, остановка, перезапуск, отсутствие подтверждения, EEPROM, адрес и данные, длина данных
• Источник (SDA/ SCL): от CH1 до CH4
• Формат данных: двоичный, десятичный, шестнадцатеричный, ASCII
• Ограничение диапазона: EEPROM: =, &gt,, &lt,
• Данные Длина: EEPROM: 1 байт, адрес и данные: от 1 до 2 байт, длина данных: от 1 до 12 байт

SPI Trigger

• Условие: данные
• Источник (CS/CLK/данные): от CH1 до CH4
• Формат данных: двоичный, десятичный, шестнадцатеричный, ASCII
• Длина данных: от 4 до 96 бит
• Значение битов: 0, 1, X
• Порядок битов: LSB, MSB

Запуск UART/RS232

• Условие: Старт, Стоп, Данные, Ошибка четности
• Источник (RX/TX): с каналов 1 по каналы 4
• Формат данных: двоичный, десятичный, шестнадцатеричный, ASCII
• Ограничение диапазона: =, &gt,, &lt,
• Длина данных: 1 байт
• Длина данных: 5 бит, 6 бит, 7 бит, 8 бит
• Проверка четности: нет, нечетный, четный
• Стоповый бит: 1 бит, 1,5 бит, 2 бит
• Уровень простоя: высокий, низкий
• Скорость передачи ( По выбору): 600/1200/2400/4800/9600/19200/38400/57600/115200 бит/с
• Скорость передачи данных (настраиваемая): от 300 бит/с до 334000 бит/с

Триггер CAN

• Тип: Все, Удаленный, ID, ID + Данные, Ошибка
• Источник: CH1–CH4
• ID: STD (11 бит), EXT (29 бит)
• Формат данных: двоичный, десятичный, шестнадцатеричный, ASCII
• Длина данных: от 1 до 2 байт
• Бод Скорость (выбирается): 5k/10k/20k/50k/100k/125k/250k/500k/800k/1M бит/с
• Скорость передачи данных (настраиваемая): от 5 кбит/с до 1 Мбит/с

Триггер LIN

• Тип: разрыв, ID кадра, ID+данные, ошибка
• Источник: CH1–CH4
• ID: 1 байт
• Формат данных: двоичный, десятичный, шестнадцатеричный, ASCII
• Длина данных: от 1 до 2 байт
• Скорость передачи (выбирается) : 600/1200/2400/4800/9600/19200 бит/с
• Скорость передачи данных (настраиваемая): от 300 бит/с до 20 кбит/с

Доступные обновления

• 16-канальный цифровой логический пробник (LP2560): опционально для моделей DSO. Стандарт для моделей MSO.
• Лицензия на логический анализатор (LA2560): необязательно для моделей DSO. Стандартно для моделей MSO
• Лицензия на декодирование и анализ шины (DC2560): необязательно для моделей DSO и MSO
• Лицензия на генератор сигналов 25 МГц (FG2560): необязательно для моделей DSO и MSO

Спецификации опций

Генератор сигналов произвольной формы (FG2560)

• Формы сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, постоянный, шумовой, Сердечный, пульс Гаусса, нарастание выдоха
• Произвольный: 4 слота для сигналов произвольной формы
• Максимальная выходная частота: 25 МГц
• Частота дискретизации: 125 Мвыб./с

li>

• Разрешение по частоте: 1 мкГц
• Погрешность по частоте: ±50 ppm
• Разрешение по вертикали: 14 бит
• Диапазон амплитуд: от -1,5 до +1,5 В при 50 Ом, от -3 до +3 В при 1 МОм
• Выходное сопротивление: 50 Ом ±2%
• Защита: защита от короткого замыкания

Характеристики синусоиды

• Частота: от 1 мкГц до 25 МГц
• Погрешность смещения (100 кГц): ± (0,3 дБ x значение настройки смещения + 1 мВpp)
• Неравномерность амплитуды: ±0,3 дБ (100 кГц, 5 Вразмах)
• Побочные помехи (не гармоники): от 0 до 1 МГц: -60 дБн, от 1 МГц до 5 МГц: -55 дБн, От 5 МГц до 25 МГц: -50 дБн
• Гармонические искажения: от постоянного тока до 5 МГц: -50 дБн, от 5 МГц до 25 МГц: -45 дБн

Квадратный/ Характеристики импульса

• Частота: от 1 мкГц до 10 МГц
• Коэффициент заполнения: от 20% до 80%
• Время нарастания/спада: &lt, 24 нс (от 10% до 90%)
• Перерегулирование (1 кГц, 1 Впик-пик, тип.): &lt, 3%
• Длительность импульса: &gt, 50 нс
• Джиттер : &lt, 500 пс + 10 ppm

Характеристики линейного изменения

• Частота: от 1 мкГц до 300 кГц
• Линейность (типичная): &lt, 0,1 % от пика-пика (типичное значение, 1 кГц, 1 В размах, 100 % симметрия)
• Симметрия: от 0 % до 100 % (настраивается)

DC Характеристики

• Диапазон смещения: ±1,5 В (50 Ом), ±3 В (High-Z)
• Точность: ± (|смещение|*1%+3 мВ )

Характеристики шума

• Полоса пропускания: &gt, 25 МГц (-3 дБ)

Характеристики произвольной волны

• Частота: от 1 мкГц до 5 МГц
• Длина волны: 16 квыб.
• Частота дискретизации: 125 Мвыб./с

Последовательный декодер (DC2560)

• Порог: от -4,5 до 4,5 дел.
• Записываемый список: от 1 до 7 строк

Декодер I²C

• Сигнал: SCL, SDA
• Адрес: 7 бит, 10 бит

Декодер SPI

• Сигнал: CLK, MISO, MOSI, CS
• Выбор фронта: нарастающий, спадающий
• Уровень простоя: низкий, высокий
• Порядок бит: MSB , LSB

Декодер UART/RS232

• Сигнал: RX, TX
• Разрядность данных: 5, 6, 7, 8 бит
• Проверка четности: нет, нечетный, четный
• Стоповый бит: 1, 1,5, 2 бит
• Уровень простоя: низкий, высокий

CAN-декодер

• Сигнал: CAN_H, CAN_L
• Источник: CAN_H, CAN_L, CAN_H-CAN_L

LIN Декодер

• Поддерживаемые спецификации: Ver1.3, Ver2.0

Цифровые каналы MSO (LA2560/LP2560) — опция MSO

• Цифровые каналы: 16
• Частота дискретизации: 500 Мвыб/с
• Глубина памяти: 14 Мвыб/канал
• Максимальное входное напряжение: ± 20 Впик
• Точность порога: ± (3% от установленного порога + 150 мВ)
• Динамический диапазон входного сигнала: ± 10 В
• Минимальный размах входного напряжения: 800 мВразмах

li>

• Входное сопротивление: 100 кОм || 18 пФ
• Максимальная входная частота: 60 МГц
• Минимальная обнаруживаемая ширина импульса: 8,3 нс
• Перекос между каналами: ± (1 интервал цифровой выборки)
• Определяемый пользователем диапазон порогового значения: ± 3 В с шагом 10 мВ
• Выбор порогового значения: TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (от -3 до +3 В)

Функции передней панели:

8-дюймовый TFT-LCD-дисплей

8-дюймовый TFT-LCD-дисплей высокого разрешения позволяет видеть больше деталей в сигнала.

Расширенный запуск

Изолируйте сигнал с помощью расширенного запуска, включая типы запуска по фронту, наклону, импульсу, видео, окну, интервалу, выпадению, ранту и шаблону.

Автоматическая настройка

Вертикальное и горизонтальное управление и управление триггером автоматически настраиваются для быстрого отображения сигнала.

Интуитивно понятное управление каналами

Все каналы серии 2560 четко обозначены собственным цветом, помечены на входе, ручках и дисплее

16-канальные цифровые порты

Подключите датчик логического анализатора для доступа к 16 цифровым каналам, доступным с обновлением MSO или попробуйте 30 раз бесплатно с каждым устройством.

Хост-порт USB

Подключите флэш-накопитель USB для удобного хранения и загрузки данных сигналов, настроек и снимков экрана.

Последовательное декодирование

Декодирование и анализ протоколов I²C, SPI, UART/RS232, CAN и LIN и отображение результатов в двоичном, десятичном, шестнадцатеричном или ASCII-формате в режиме реального времени. Включено с обновлением декодирования или попробуйте 30 раз бесплатно с каждым устройством.

Вывод генератора сигналов произвольной формы

Генератор сигналов 25 МГц включается с обновлением генератора или попробуйте 30 раз бесплатно с помощью каждый блок.

Необходимые инструменты

Быстрая скорость захвата сигнала 140 000 осц./с

Частота обновления 140 000 осциллограмм/с в обычном режиме помогает обнаруживать нечастые аномалии и помехи.

Длина записи до 140 Мб

Аппаратная функция масштабирования, используемая с длиной записи 140 Мб, позволяет пользователям захватывать больше сигнала и быстро масштабировать изображение. интересующее событие.

История сигналов и запись

Быстрая прокрутка миллионов точек с функцией воспроизведения в режиме истории, чтобы найти сложные для захвата события. Устранение ненужных сигналов простоя и мертвого времени за счет выборочного захвата до 80 000 сегментов.

Аппаратное определение «годен/не годен» и маскирование

Высокоскоростная аппаратная функция ограничения «годен/не годен» серии 2560 может выполнять до 140 000 тестов «годен/не годен». в секунду.

Режим повышенного разрешения

Режим повышенного разрешения (Eres) сводит к минимуму шум сигнала, чтобы выявить скрытые детали, когда сигнал трудно запустить, а методы усреднения ограничены.

Подключение к ПК

Поставляется с программным обеспечением для ПК (бесплатная загрузка на сайте www.bkprecision.com) для бесшовной интеграции осциллографа и ПК. Захват и передача сигналов, изображений экрана, настроек и результатов измерений на ПК с ОС Windows через USB-порт устройства на задней панели прибора. Хост-порт USB на передней панели позволяет быстро и легко сохранять экран.

256-уровневая градация интенсивности и отображение цветовой температуры

Открывайте и визуализируйте больше деталей вашего сигнала для лучшего анализа его поведение.

Цифровой запоминающий осциллограф 2568 предоставляет расширенные функции и возможности отладки для широкого спектра приложений. С полосой пропускания до 300 МГц в 2-канальной конфигурации каждая модель обеспечивает максимальную частоту дискретизации 2 Гвыб/с и максимальную глубину памяти 140 Мвыб. Кроме того, эти осциллографы оснащены 8-дюймовым цветным дисплеем с 256 уровнями цветовой градации в сочетании с высокой скоростью обновления сигнала до 140 000 сигналов в секунду, что позволяет приборам фиксировать редкие выбросы с превосходной точностью сигнала. Программное обеспечение логического анализатора и декодирования обеспечивает 16 дополнительных цифровых каналов и декодирование последовательной шины для протоколов I²C, SPI, UART/RS232, CAN и LIN.

Увеличьте производительность, используя расширенные функции, такие как цифровая фильтрация, запись формы сигнала, проверка предельных значений «годен/не годен» и автоматические измерения. Дополнительный генератор сигналов произвольной формы (AWG) с частотой 25 МГц выдает на тестируемое устройство 4 сигнала произвольной формы: синусоидальный, прямоугольный, пилообразный, импульсный, постоянный, шумовой, сердечный, гауссовский импульс и экспоненциальный нарастающий/спадающий. /p>

Осциллографы серии 2560 идеально подходят для приложений в области проектирования, образования, обслуживания и ремонта. Этот прибор предлагает полный набор инструментов для захвата аномалий сигнала, декодирования протоколов последовательной шины и ускорения отладки и анализа. Функции MSO, AWG и декодирования доступны для обновления в полевых условиях при покупке лицензионного ключа.

Технические характеристики
