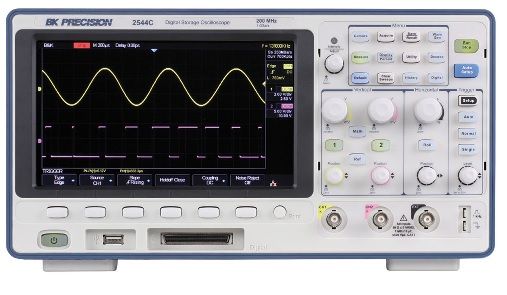

2544C BK Прецизионный цифровой осциллограф

Характеристики:

200 МГц, 1 Гвыб/с, 2-канальный цифровой запоминающий осциллограф

• Полоса пропускания: 200 МГц
• Каналы: 2
• Цифровые каналы: возможность расширения
• Частота дискретизации 1 Гвыб/с
• Максимальная длина записи 14 Мбит/с
• Декодирование последовательной шины с поддержкой I2C, SPI, UART / Протоколы RS232, CAN и LIN (обновление декодирования)
• Встроенные функции и генератор сигналов произвольной формы входят в стандартную комплектацию всех моделей
• Большой 8-дюймовый широкоэкранный дисплей с 256-уровневым цветовым градиентом
• Максимальная скорость захвата сигнала 60 000 осц./с
• Компактность и малый вес
• Высокоскоростная аппаратная функция проверки соответствия/несоответствия и маскирование
• Функция записи сигнала сегментированной истории сбора данных (длина записи до 80 000 кадров)
• Типы запуска: фронт, наклон, импульс, видео, окно, рант, интервал, выпадение, шаблон, последовательный

Цифровой запоминающий осциллограф и осциллограф смешанных сигналов (MSO) серии 2540C предлагает расширенные функции и возможности отладки для широкого спектра приложений по цене начального уровня. С полосой пропускания до 200 МГц в 2-канальной конфигурации каждая модель обеспечивает частоту дискретизации 1 Гвыб/с и максимальную глубину памяти 14 Мвыб. Кроме того, эти осциллографы оснащены 8-дюймовым цветным дисплеем с 256 уровнями цветовой градации в сочетании с высокой скоростью обновления сигнала до 60 000 осц/сек, что позволяет приборам фиксировать нечастые выбросы с превосходной точностью сигнала. Программное обеспечение логического анализатора и декодирования обеспечивает 16 дополнительных цифровых каналов и декодирование последовательной шины для протоколов I2C, SPI, UART/RS232, CAN и LIN.

Увеличьте производительность, используя расширенные функции, такие как цифровая фильтрация, запись формы сигнала, проверка предельных значений «годен/не годен» и автоматические измерения. Встроенный генератор функций/сигналов произвольной формы (AWG) с частотой 25 МГц входит в стандартную комплектацию всех моделей и обеспечивает вывод стимула в виде 4 сигналов произвольной формы: синусоидальный, прямоугольный, пилообразный, импульсный, постоянный, шумовой, сердечный, гауссов пульс и экспоненциальный нарастающий/спадающий. сигналов на тестируемое устройство.

Осциллографы серии 2540C идеально подходят для приложений в области проектирования, обучения, обслуживания и ремонта. Этот прибор предлагает полный набор инструментов для захвата аномалий сигнала, декодирования протоколов последовательной шины и ускорения отладки и анализа. Функции MSO и декодирования доступны для обновления на месте при покупке лицензионного ключа.
