Описание семейства продуктов
- Отверстия, параллельные сфокусированным и коллимированным пучкам
- Доступные металлические покрытия
- <,50 RMS Шероховатость поверхности

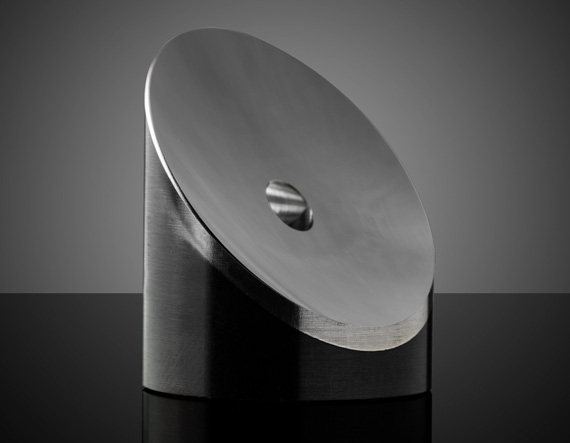

Внеосевые параболические зеркала TECHSPEC (OAP) со сквозными отверстиями для выравнивания имеют два сквозных отверстия, одно из которых совпадает с фокусом лучей, сфокусированных на параболической поверхности, а второе параллельно лучам, коллимированным с поверхностью. Расположение отверстий позволяет двум лучам одновременно поражать мишень или образец, что является методом, используемым для проведения измерений насос-зонд. Эти OAP имеют алюминиевые подложки и обработаны алмазной обработкой с шероховатостью поверхности менее 50 RMS, что сводит к минимуму рассеяние. Внеосевые параболические зеркала TECHSPEC со сквозными отверстиями для выравнивания доступны с покрытием из защищенного золота, защищенного алюминия или алюминия с УФ-излучением для интеграции в приложения, требующие высокого коэффициента отражения от ультрафиолетового (УФ) до инфракрасного (ИК).
Примечание. Если для вашего приложения требуется стандартное зеркало OAP со сквозным отверстием, свяжитесь с нами для получения пользовательских опций.
Технические характеристики
Type: Off-Axis Parabolic Mirror Diameter (mm): 25.40 +0.00/-0.10 Effective Focal Length EFL (mm): 25.40 Focal Length Tolerance (%): ±,1 Radius of Curvature (mm): 25.40 Coating: Protected Aluminum (400-2000nm) Coating Type: Metal Coating Specification: Ravg >85% @ 400 — 700nm
Ravg >90% @ 400 — 2000nm Off-Set Angle (): 90 Parent Focal Length PFL (mm): 12.7 Surface Figure, RMS: &lambda,/8 Surface Roughness (Angstroms): <,50 RMS Wavelength Range (nm): 400 — 2000 Surface Quality: 80-50 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Aluminum 6061-T6 Y Offset (mm): 25.40 Through Hole Orientation: 1 x Parallel to Focused Beam
1 x Parallel to Collimated Beam Through Hole Diameter (mm): 4.1
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
