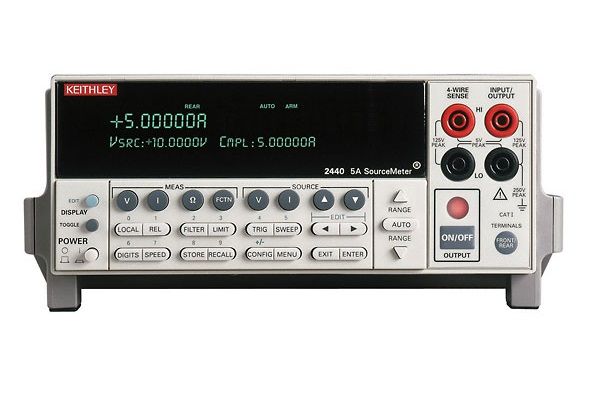

2440 Источникомер Кейтли

Дополнительные функции:

• 4-квадрантный режим
• базовая погрешность 0,012 % с разрешением 5 1/2 разряда
• 6-проводная Ω измерение с программируемым источником I и клещами V
• 1700 показаний в секунду при 4 1/2 разряда через GPIB
• Встроенный компаратор для быстрого тестирования «годен/не годен»
• Дополнительная функция проверки контактов
• Цифровой ввод-вывод для быстрого объединения и подключения к обработчикам компонентов
• Интерфейсы GPIB, RS-232 и Trigger Link
• TestPoint™ и драйверы LabVIEW™

Keithley SourceMeter 2440 разработан специально для тестовых приложений, требующих тесной связи источников и измерений. Он обеспечивает точный источник напряжения и тока, а также возможности измерения. Каждый прибор SourceMeter представляет собой как высокостабильный источник питания постоянного тока, так и настоящий мультиметр приборного класса с точностью до 5 1/2 разряда. Характеристики источника питания включают низкий уровень шума, точность и считывание.

Преимущества тесно интегрированного прибора

Благодаря объединению источника и измерительной схемы в одном блоке эти приборы предлагают множество преимущества по сравнению с системами, сконфигурированными с отдельными источниками и измерительными приборами. Например, они сводят к минимуму время, необходимое для разработки, настройки и обслуживания испытательной станции, а также снижают общую стоимость владения системой. Они упрощают сам процесс тестирования, устраняя многие сложные проблемы синхронизации и подключения, связанные с использованием нескольких приборов. А их компактный размер в половину стойки экономит драгоценную «недвижимость» на испытательной стойке или стенде.

Мощность пяти приборов в одном (Источник IV, Измерение IVR)

Плотно Совместная природа прибора SourceMeter дает много преимуществ по сравнению с отдельными приборами. Например, он сокращает время тестирования за счет сокращения трафика GPIB и упрощает интерфейс удаленного программирования. Он также защищает тестируемое устройство от повреждения из-за случайных перегрузок, теплового разгона и т. д. Источники тока и напряжения программируются с обратным считыванием, что помогает максимизировать достоверность измерений устройства. Если считывание достигает запрограммированного предела соответствия, то источник фиксируется на этом пределе, обеспечивая защиту от сбоев.

Характеристики IV

Все приборы SourceMeter обеспечивают работу в четырех квадрантах. В первом и третьем квадрантах они работают как источники, отдавая мощность в нагрузку. Во втором и четвертом квадрантах они работают как сток, рассеивая энергию внутри себя. Напряжение, ток и сопротивление можно измерять в режиме источника или приемника.

Технические характеристики
