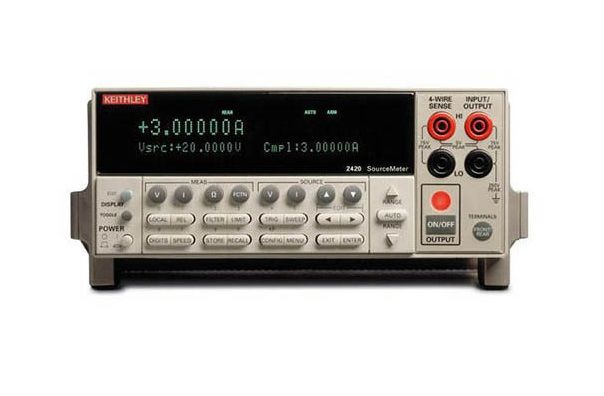

2420 Источникметр Кейтли

Дополнительные функции:

• Пять приборов в одном (Источник IV, Измерение IVR)
• Шесть моделей: 20–100 Вт постоянного тока, 1000 Вт в импульсном режиме, от 1 100 В до 1 мкВ, 10 А до 10 пА
• Работа источника и стока (4 квадранта)
• 0,012% базовой точности измерения с разрешением 5 1/2 разряда
• 2-, 4-, и 6-проводной удаленный источник напряжения и измерения
• 1700 показаний в секунду при 41/2 разрядах через GPIB
• Компаратор «годен/не годен» для быстрой сортировки/объединения
• Доступна функция высокоскоростной проверки контакта электрода
• Программируемый порт DIO для управления автоматикой/манипулятором/щупом
• Стандартные интерфейсы SCPI GPIB, RS-232 и Keithley Trigger Link
• Приложение Keithley LabTracer 2.0 IV для трассировки кривых (скачать)

Поставляемые аксессуары:

• Измерительные провода модели 8605
• LabVIEW Программный драйвер (загружаемый)
• Программное обеспечение LabTracer (загружаемый)

Серия Keithley 2400 разработана специально для тестовых приложений, требующих тесной связи источников и измерений. Все модели SourceMeter обеспечивают точные источники напряжения и тока, а также возможности измерения. Каждый прибор SourceMeter представляет собой как высокостабильный источник питания постоянного тока, так и настоящий мультиметр приборного класса с точностью до 5 1/2 разряда. Характеристики источника питания включают низкий уровень шума, точность и возможность считывания.

Возможности мультиметра включают высокую воспроизводимость и низкий уровень шума. Результатом стал компактный одноканальный параметрический тестер постоянного тока. В работе эти приборы могут выступать в качестве источника напряжения, источника тока, вольтметра, амперметра и омметра.

Производители компонентов и модулей для связи, полупроводников, компьютеров, автомобилей, и медицинская промышленность найдут инструменты SourceMeter бесценными для широкого спектра применений для определения характеристик и производственных испытаний.

Преимущества тесно интегрированного инструмента

Благодаря объединению схемы источника и измерения в одном устройстве , эти приборы предлагают множество преимуществ по сравнению с системами, сконфигурированными с отдельными источниками и измерительными приборами. Например, они сводят к минимуму время, необходимое для разработки, настройки и обслуживания испытательной станции, а также снижают общую стоимость владения системой. Они упрощают сам процесс тестирования, устраняя многие сложные проблемы синхронизации и подключения, связанные с использованием нескольких приборов. А их компактный размер в половину стойки экономит драгоценную «недвижимость» на испытательной стойке или стенде.

Мощность пяти приборов в одном (Источник IV, Измерение IVR)

Плотно Совместная природа прибора SourceMeter дает много преимуществ по сравнению с отдельными приборами. Например, он сокращает время тестирования за счет сокращения трафика GPIB и упрощает интерфейс удаленного программирования. Он также защищает тестируемое устройство от повреждения из-за случайных перегрузок, теплового разгона и т. д. Источники тока и напряжения программируются с обратным считыванием, что помогает максимизировать достоверность измерений устройства. Если считывание достигает запрограммированного предела соответствия, то источник фиксируется на этом пределе, обеспечивая защиту от сбоев.

Характеристики IV

Все приборы SourceMeter обеспечивают работу в четырех квадрантах. В первом и третьем квадрантах они работают как источники, отдавая мощность в нагрузку. Во втором и четвертом квадрантах они работают как сток, рассеивая энергию внутри себя. Напряжение, ток и сопротивление можно измерять в режиме источника или приемника.
