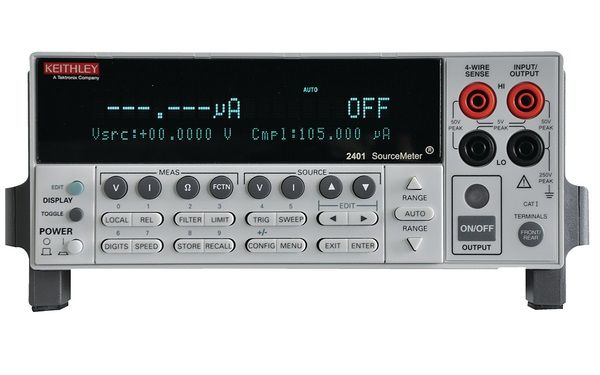

2401 Источникометр Кейтли

Характеристики:

• 1 мкВ–20 В и 10 пА–1 А прецизионные источники и измерения напряжения и тока
• Пять приборов в одном (Источник IV, Измерение IVR)
• Работа источника и приемника (4 квадранта)
• 0,012% базовой точности измерения с 5½-разрядным разрешением
• 2-, 4- и 6-проводное дистанционное управление V — источник и измерительное считывание
• 1700 показаний в секунду при 4½ разрядах через GPIB
• Стандартные интерфейсы SCPI GPIB, RS-232 и Keithley Trigger Link
• Keithley LabTracer 2.0 Программное обеспечение для отслеживания ВАХ

Типичные области применения

• Светодиод высокой яркости (постоянный и импульсный)
• Эффективность фотогальванических элементов (источник и приемник) )
• Прецизионный источник питания/измеритель тока постоянного тока
• Дискретные полупроводниковые устройства
• Пассивные устройства
• Лазерные диоды, модули лазерных диодов, светодиоды, фотодетекторы
• Разъемы, переключатели, реле
• Низкое напряжение/сопротивление
• LIV
• IDDQ
• IV характеристика

Экономичная модель 2401 — новейшая модель измерителя источников Keithley серии 2400, разработанная специально для низковольтных испытаний, требующих жесткой связи источника и измерения. Как и все модели SourceMeter серии 2400, модель 2401 обеспечивает прецизионное измерение напряжения и тока (1 мкВ–20 В и 10 пА–1 А). Это одновременно и очень стабильный источник питания постоянного тока, и 5½-разрядный мультиметр настоящего приборного класса.

Характеристики источника питания включают низкий уровень шума, точность и считывание. Возможности мультиметра включают высокую воспроизводимость и низкий уровень шума. Результатом стал компактный одноканальный параметрический тестер постоянного тока. В работе он может действовать как источник напряжения, источник тока, вольтметр, амперметр и омметр.

Самый дешевый прецизионный SMU (источник измерения) на рынке

Модель 2401 — это самый дешевый прецизионный SMU на рынке, предлагающий экономичный источник/измеритель ВАХ мощностью 20 Вт, альтернативный конфигурации систем и испытательных стендов с отдельными программируемыми источниками питания и цифровыми мультиметрами. Модель 2401 также предлагает экономичную альтернативу для приложений, для которых прецизионные программируемые источники питания не могут обеспечить достаточную точность, диапазон сигнала, настройку источника или разрешение считывания.

Модель 2401 предлагает пользователям ту же точность, скорость, и функции измерения такие же, как и у остальных приборов серии 2400. Он использует общую базу операционных кодов с остальными приборами семейства, поэтому им можно управлять и программировать в пределах своего диапазона точно так же, как и любым другим прибором серии 2400. Единственными функциональными различиями между моделью 2401 и моделью 2400 является то, что модель 2401 не включает источник 200 В и диапазоны измерения, а также возможности порта цифрового ввода/вывода на задней панели. (Тем не менее, разъем DB-9 по-прежнему используется для передачи сигналов блокировки тестовых приспособлений.)

Применения модели 2401

Производители компонентов и модулей для связи, полупроводников, компьютеров, автомобилей , и медицинская промышленность найдут модель 2401 бесценной для широкого спектра применений для определения характеристик и производственных испытаний.

Его выходной сигнал 20 В при 1 А делает его идеальным для определения характеристик вольтамперных характеристик (ВАХ) фотоэлектрических (солнечных) ), элементы, светодиоды высокой яркости (HBLED), низковольтные материалы, схемы CMOS и маломощные полупроводниковые устройства, а также измерения сопротивления этих устройств.

Модель 2401 хорошо подходит для использования в качестве затвора предвзятость в приложениях, включающих устройства с тремя или более терминалами, такие как HBLED и фотоэлектрические элементы, что снижает общие затраты на аппаратное обеспечение системы. Он также обеспечивает достаточный диапазон для характеристики материалов и устройств с низким напряжением (включая графен и другие структуры типа нано- и МЭМ), которые по своей природе ориентированы на низкое напряжение.

Изображение представляет собой представление выбора. Подробную информацию о продукте см. в спецификациях.

Технические характеристики
