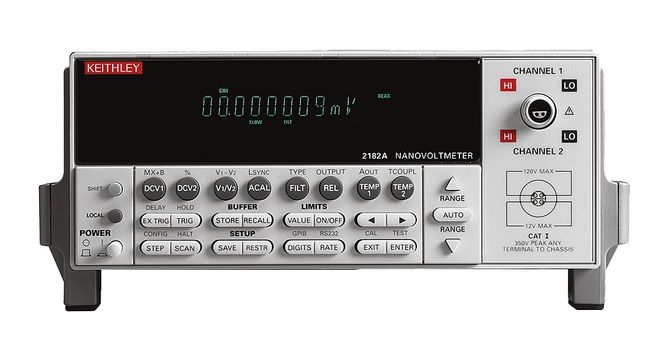

2182A Кейтли Метр

Характеристики:

• 2-канальный нановольтметр 2182A
• Выполнение измерений с низким уровнем шума на высоких скоростях, обычно шум 15 нВ пик-пик при времени отклика 1 с, шум 40–50 нВ пик-пик при 60 мс
• Дельта-режим координирует измерения с реверсивным источником тока на частоте до 24 Гц с шумом 30 нВ пик-пик (типично) для одного показания. Усредняет несколько показаний для большего снижения шума.
• Синхронизация с сетью обеспечивает NMRR 110 дБ и сводит к минимуму влияние синфазных токов переменного тока.
• Двойные каналы поддерживают измерение напряжения, температуры или отношения неизвестное сопротивление эталонному резистору
• Встроенная линеаризация термопары и компенсация холодного спая

Применения

Исследования

• Определение температуры перехода сверхпроводящих материалов
• IV характеристика материала при определенной температуре
• Калориметрия

Метрология

• Взаимное сравнение стандартных ячеек
• Нульметр для измерения моста сопротивления

Двухканальный нановольтметр модели 2182A оптимизирован для стабильных измерений напряжения с низким уровнем шума и для надежной и воспроизводимой характеристики материалов и устройств с низким сопротивлением. Он обеспечивает более высокую скорость измерения и значительно лучшие шумовые характеристики по сравнению с альтернативными решениями для измерения низкого напряжения.

Модель 2182A представляет собой следующий шаг вперед в технологии нановольтметров Keithley, заменяя исходную модель 2182 и предлагая расширенные возможности, включая возможность измерения импульсов, низкий уровень шума при измерении, более быстрое реверсирование тока и упрощенный дельта-режим для измерения сопротивления в сочетании с реверсивным источником тока, таким как модель 6220 или 6221.

Надежные результаты

Мощность линейный шум может значительно ухудшить точность измерения на уровне нановольт. Модель 2182A уменьшает эти помехи, синхронизируя свой цикл измерения с линией, что сводит к минимуму отклонения из-за показаний, которые начинаются в разных фазах линейного цикла. Результатом является исключительно высокая устойчивость к линейным помехам с минимальными требованиями к экранированию и фильтрации или вообще без них.

Оптимизирован для использования с источниками тока модели 6220/6221

Тестирование и определение характеристик устройств для современных очень малых а энергоэффективная электроника требует источника с низким уровнем тока, что требует использования точного источника с низким уровнем тока. Более низкие токи стимула производят более низкие и более трудные для измерения напряжения на устройствах. Соединение нановольтметра модели 2182A с источником тока модели 6220 или 6221 позволяет решить обе эти проблемы в одной простой в использовании конфигурации.

При подключении модели 2182A и модели 6220 или 6221 можно работать как единый инструмент. Их простые соединения устраняют проблемы с изоляцией и шумовыми токами, которые мешают другим решениям. Комбинация модели 2182A/622X позволяет выполнять измерения в дельта-режиме и дифференциальной проводимости быстрее и с меньшим уровнем шума, чем позволяла первоначальная конструкция модели 2182. Модель 2182A также будет работать вместе с моделью 6221 для выполнения измерений в импульсном режиме.

Комбинация 2182A/622X идеально подходит для различных приложений, включая измерения сопротивления, импульсные измерения ВАХ и дифференциальные измерения проводимости. , обеспечивая значительные преимущества по сравнению с более ранними решениями, такими как синхронные усилители или мосты сопротивления переменного тока. Комбинация 2182A/622X также хорошо подходит для многих нанотехнологических приложений, поскольку она может измерять сопротивление без рассеивания большого количества энергии на тестируемое устройство (ИУ), что в противном случае сделало бы результаты недействительными или даже разрушило бы ИУ.

Технические характеристики
