Система 415 представляет собой комбинацию двух 1-Circle Goniometer 410 или 410A*. Обе круговые оси работают независимо друг от друга.
Верхний круг оснащен 2-Theta рычагом с призматическим направляющим и кареткой.
На боковой стороне корпуса верхнего круга установлено дополнительное призматическое направляющее с кареткой.
- четыре прецизионные конфигурации
- две конфигурации нагрузки
Специализированные версии:
- пригодный для вакуума
- антимагнитный
- радиационно-стойкий
- в черном исполнении
Прецизионные конфигурации:
 |  |  |  | ||
Точность [”]: | <= | 40 | 30 | 15 | по запросу |
Повторяемость (однонаправленная) [”]: | <= | 4 | 2 | 2 | по запросу |
Ошибка реверса [”]: | <= | 20 | 10 | 7 | по запросу |
Эксцентриситет [мкм]: | <= | 5 | 3 | 2 | 2 |
Биение [”]: | <= | 8 | 4 | 3 | 3 |
Габариты [мм]:
D: | L: | H: |
138 | 171 | 168 |
Принадлежности:
Двигатели: | 2-/3-/5-фазные. |
Серво/DC | |
Маховики: | 0056 |
Редукторы: | 2056.05 |
2056.10 | |
2056.20 | |
Концевые выключатели: | включены |
Нулевая точка: | 9100 |
Энкодер: | инкрементальный |
абсолютный | |
Система управления: | 9300 |
Крепление гониометрической головки: | 1412, 1413 |
Рычаги: | анализатор, противовес |
Противовес: | опционально |
Базовая пластина: | 423.12 включено |
Максимальная нагрузка на круг Theta (вертикальная гониометрическая ось):
Макс. нагрузка [Н] | 1450 |
Макс. нагрузка [Н] | 2300 |
Максимальная нагрузка на круг 2-Theta:
- вертикальная гониометрическая ось (V-, V-)
- горизонтальная гониометрическая ось (H-, H-)

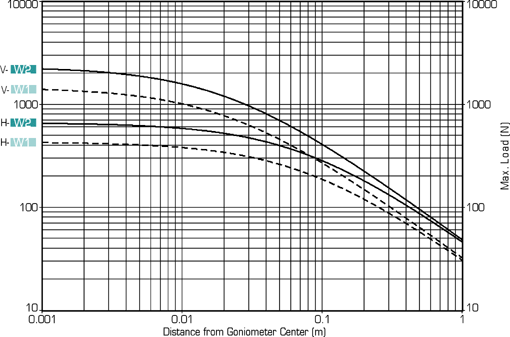

- Максимальная нагрузка на рычаг 2-Theta зависит от расстояния (момента).
Спецификации:
Диапазон перемещения [°]: | 360 |
Материал (корпус/червячная передача): | Алюминий/Бронза |
Передаточное число: | 360:1 / 180:1* |
Разрешение [°]: | 0.001/0.002* ** |
0.00005 / 0.0001* минимум (с передаточным числом 20:1) | |
Мин. крутящий момент привода [Нм]: | 0.10 / 0.13* |
Вес [кг]: | 13 |
Размер фланца [мм]: | 56 |
* значения для 2-Circle Goniometer 415A
** шаговый двигатель, 1000 шагов/оборот
